汇编LED实验

IMX6ULL GPIO操作说明

GPIO模块资源说明

参考资料：芯片手册《Chapter 26 : General Purpose Input/Output (GPIO)》

一共5组GPIO，每组最多32个，实际上每组可能没有这么多可用的。

GPIO1 有 32 个引脚： GPIO1_IO0~GPIO1_IO31
GPIO2 有 22 个引脚： GPIO2_IO0~GPIO2_IO21
GPIO3 有 29 个引脚： GPIO3_IO0~GPIO3_IO28
GPIO4 有 29 个引脚： GPIO4_IO0~GPIO4_IO28
GPIO5 有 12 个引脚： GPIO5_IO0~GPIO5_IO11

控制GPIO模块分为3大模块：CCM 、 IOMUXC 、 GPIO模块本身；

CCM：设置GPIO模块时钟使能；
IOMUXC ：复用功能选择；
GPIO：设置输入输出上下拉等功能。

所以要想使用GPIO，需要三步：

通过CCM模块设置GPIOx时钟使能
通过IOMUXC：选择GPIOx引脚的复用功能，以及上下拉等功能
通过GPIO模块本身，设置输入输出，读取或者设置输出高低电平

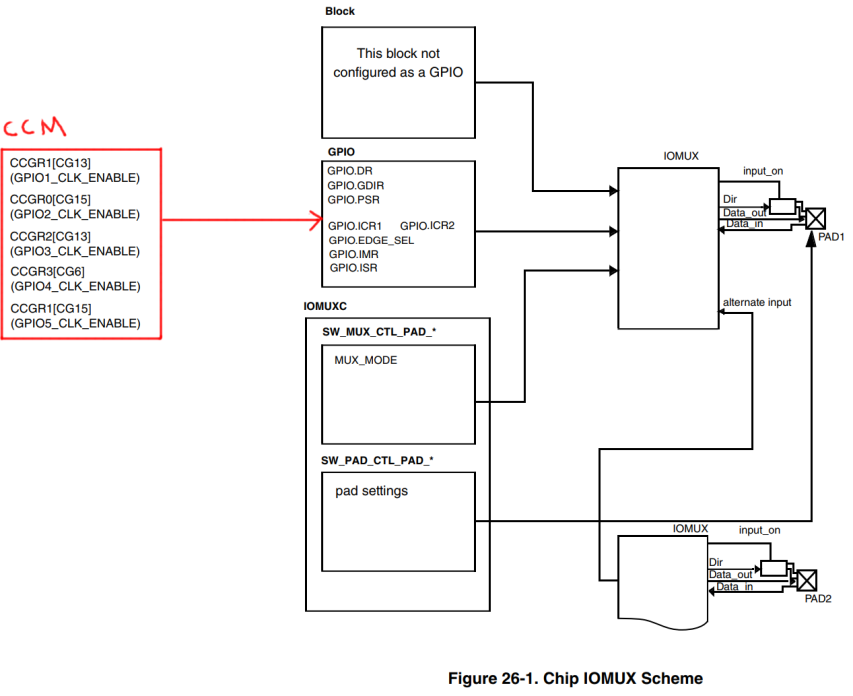

下图是整个GPIO模块框架图：

../../_images/image-20200528112439356.png

使能GPIO模块的时钟

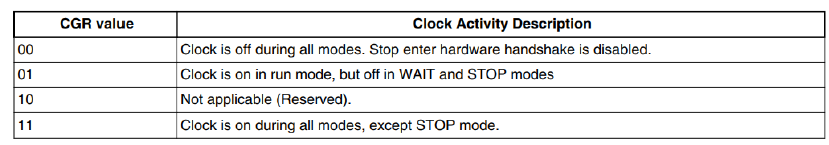

CCM可以用来设置是否使能GPIO模块的时钟，通过设置CCM_CCGRy寄存器中的2位来决定GPIOx模块的时钟是否使能。

../../_images/image-20200528111936917.png

值	说明
00	一直关闭时钟
01	该GPIO 模块在 CPU run mode 情况下是使能的；在 WAIT 或 STOP 模式下，关闭
10	保留
11	一直使能时钟

GPIO2模块的时钟使能有CCM_CCGR0寄存器的位决定

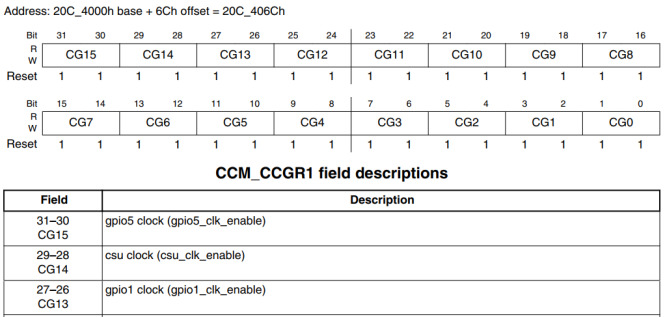

GPIO1和GPIO5模块的时钟使能有CCM_CCGR1寄存器决定

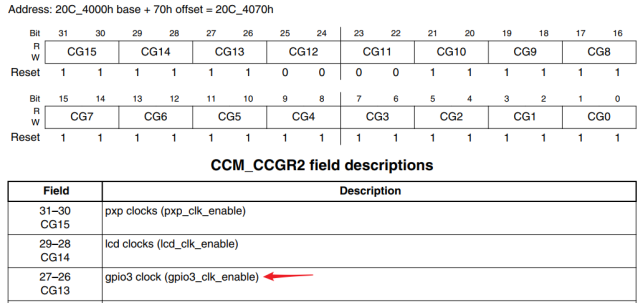

GPIO3模块的时钟使能有CCM_CCGR2寄存器决定

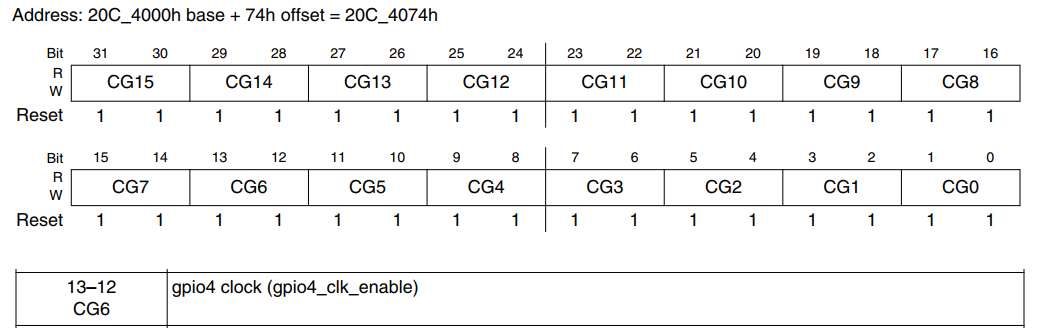

GPIO4模块的时钟使能有CCM_CCGR2寄存器决定

选择复用功能

IOMUXC模块可以设置引脚的模式 Mode 、功能。参考资料：芯片手册《Chapter 3 2 : IOMUX Controller (IOMU XC) 》

对于某个某组引脚， IOMUXC 中有 2 个寄存器用来设置它：

IOMUXC_SW_MUX…… ：设置复用功能
IOMUXC_SW_PAD……：设置上下拉等参数

选择复用功能

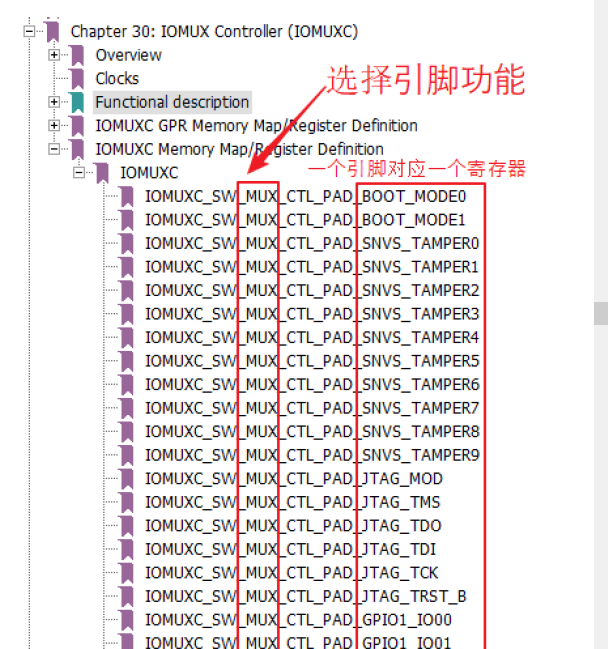

IOMUXC_SW_MUX_CTL_PAD_x ：某个引脚的功能寄存器
IOMUXC_SW_MUX_CTL_GRP_：某组引脚的功能寄存器

无论是哪个引脚，或是哪组预设的引脚，都有8 个可选的模式 alternate (ALT) MUX_MODE。

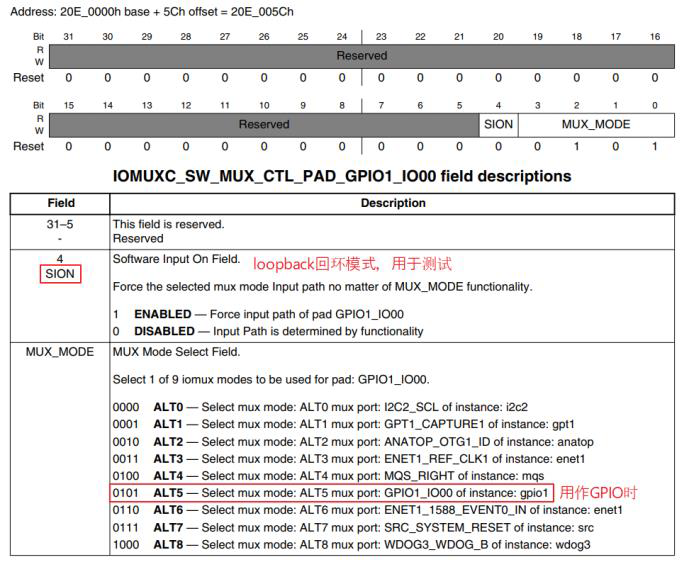

例如GPIO1_IO00引脚，当把IOMUXC_SW_MUX_CTL_PAD_GPIO1_IO00寄存器的MUX_MODE(bit【0-3】)的位设置为0101(ALT5) 时，GPIO1_IO00引脚被设置为了GPIO功能。

../../_images/image-20200528114526303.png

../../_images/image-20200528133554270.png

设置上下拉电阻等参数

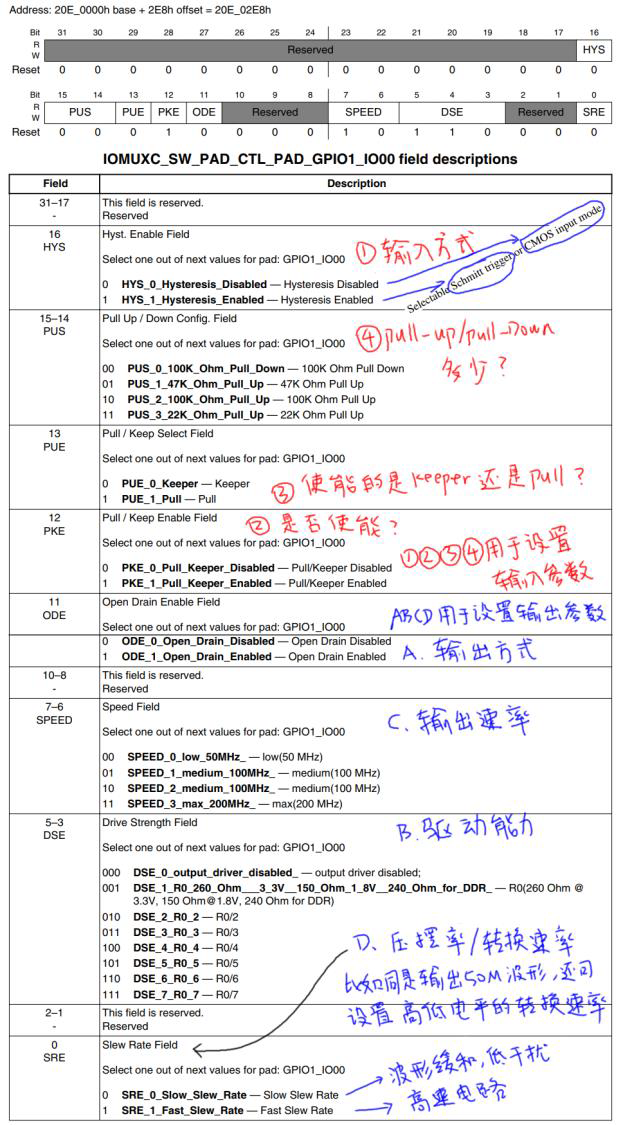

IOMUXC_SW_PAD_CTL_PAD_GPIO1_IO00 寄存器是设置GPIO1_IO00引脚的上下拉等参数的。其他的引脚也是类似，看数据手册即可。

../../_images/image-20200528135713459.png

GPIO模块输入输出设置

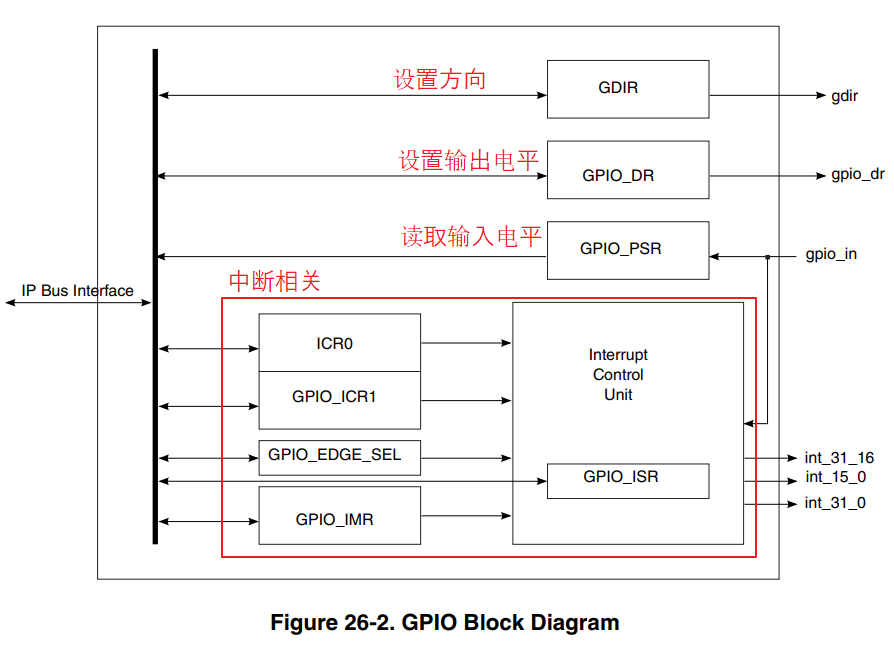

内部框图如下：

../../_images/image-20200528140303517.png

只关心三个寄存器：

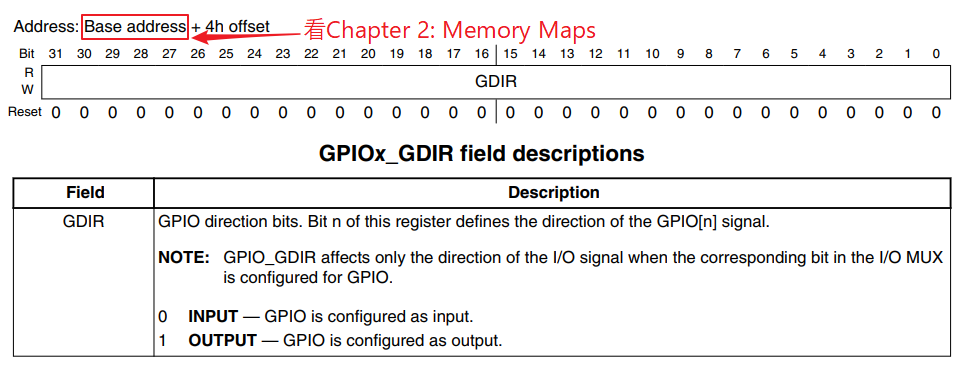

GPIOx_GDIR ：设置引脚方向，每位对应一个引脚 1 output 0 input

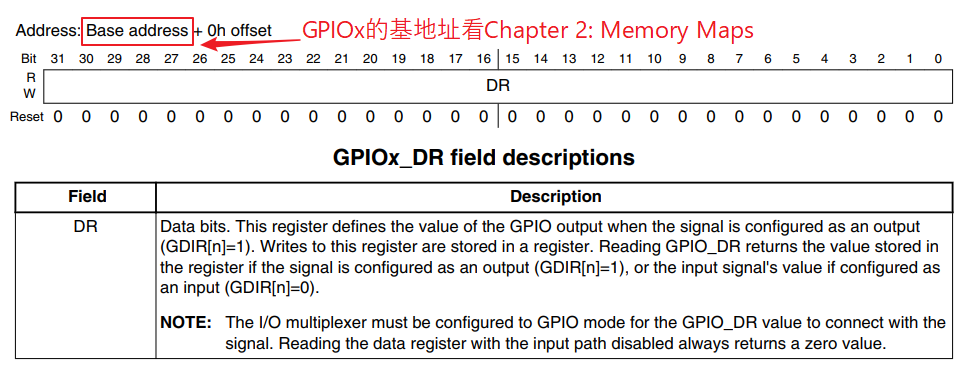

GPIOx_GDIR ：设置输出引脚的电平，每位对应一个引脚 1 高电平， 0 低电平

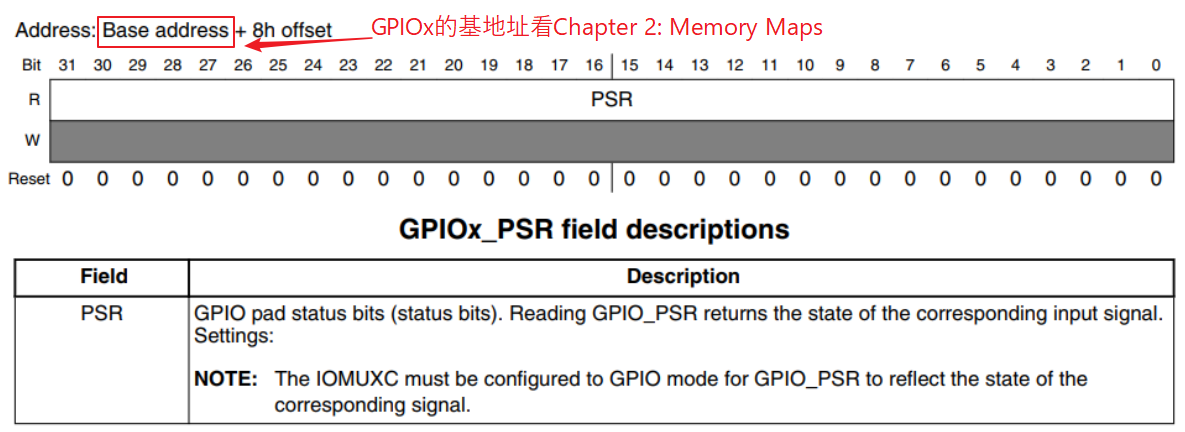

GPIOx_PSR ：读取引脚的电平，每位对应一个引脚 1 高电平， 0 低电平

编程步骤

读GPIO引脚

设置CCM_CCGRx寄存器中某位使能对应的GPIO模块 // 默认是使能的，上图省略了
设置IOMUX来选择引脚用于GPIO
设置GPIOx_GDIR中某位为0，把该引脚设置为输入功能
读GPIOx_DR或GPIOx_PSR得到某位的值（读GPIOx_DR返回的是GPIOx_PSR的值）

写GPIO引脚

设置CCM_CCGRx寄存器中某位使能对应的GPIO模块 // 默认是使能的，上图省略了
设置IOMUX来选择引脚用于GPIO
设置GPIOx_GDIR中某位为1，把该引脚设置为输出功能
写GPIOx_DR某位的值

需要注意的是，你可以设置该引脚的loopback功能，这样就可以从GPIOx_PSR中读到引脚的有实电平；你从GPIOx_DR中读回的只是上次设置的值，它并不能反应引脚的真实电平，比如可能因为硬件故障导致该引脚跟地短路了，你通过设置GPIOx_DR让它输出高电平并不会起效果。

RK3288 GPIO操作说明

GPIO模块资源说明

一共9组（GPIO0-GPIO8)，每组又分为四个小组port A、B、C、D，每个小组最多8个IO，所以理论上一组GPIO最多32个，实际上每组可能没有这么多可用的。比如 GPIO0 只有 GPIO0_A0 -A7 、 GPIO0_B0-B7 、 GPIO0_C0 -C2 这些引脚。

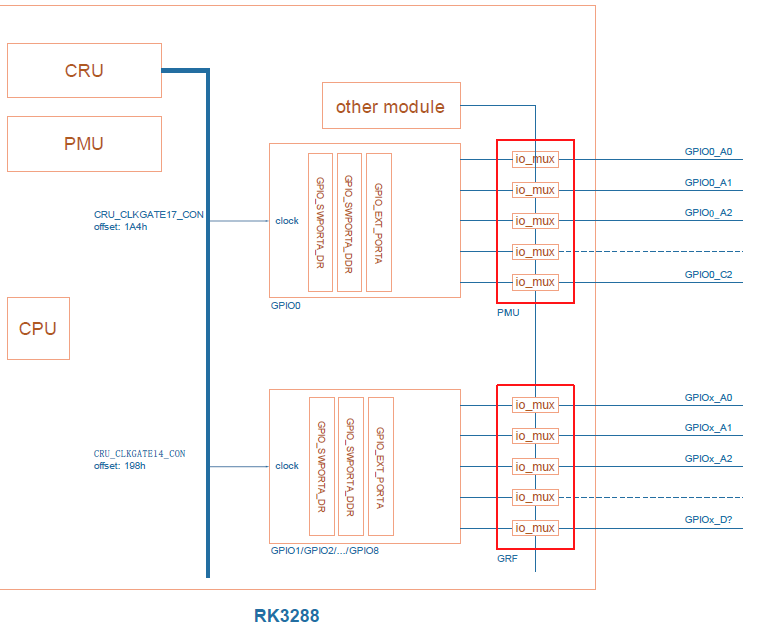

RK3288 GPIO模块框图

../../_images/image-20200528144426090.png

GPIO的控制涉及 4 大模块： CRU 、 PMU 、 GRF 、 GPIO 模块本身

CRU ：用于设置是否向 GPIO 模块提供时钟；
PMU ：
GRF ：
GPIO ：

所以要想使用GPIO就得有以下步骤：

1.2.2. 使能GPIO 时钟

CRU 用于设置是否向 GPIO 模块提供时钟：内部框图如下：

../../../_images/image-20200528143100621.png

可以设置寄存器使能GPIOx 的时钟：

CRU_CLKGATE17_CON用于控制 GPIO0
CRU_CLKGATE14_CON用于控制 GPIO1-8

PMU控制电源：

电源管理单元里，有多个电源域(power domain ，简称为 PM)，在一个域下有多个设备。比如PD_ALIVE ，它下面有这些设备 CRU 、 GRF 、 GPIO 1~8 、 TIMER 或 WDT 。比如PD_PMU ，它下面有这些设备 PMU 、 SRAM(4K) 、 Secure GRF 、 GPIO0 。可见，GPIO0 、 GPIO1~8 分属不同的 PMU 。GPIO0、 GPIO1~8 都是常供电的，它们是否工作取决于其时钟是否使能。

设置引脚的模式 (Mode 、功能GPIO0）

GPIO0比较特殊，为了让其引脚用于 GPIO 功能，要设置 PMU 里的相关寄存器。 GPIO1-8 类似，为了让其引脚用于 GPIO 功能，要设置 GRF 里的相关寄存器。

GPIO模块内部

方向：引脚设置为GPIO 时，可以继续设置寄存器 GPIO_SWPORTA_DDR 确定它是输出引脚，还是输入引脚。数值：对于输出引脚，可以设置寄存器GPIO_SWPORTA_DR 让它输出高、低电平对于输入引脚，可以读取寄存器 GPIO_EXT_PORTA 得到引脚的当前电平。

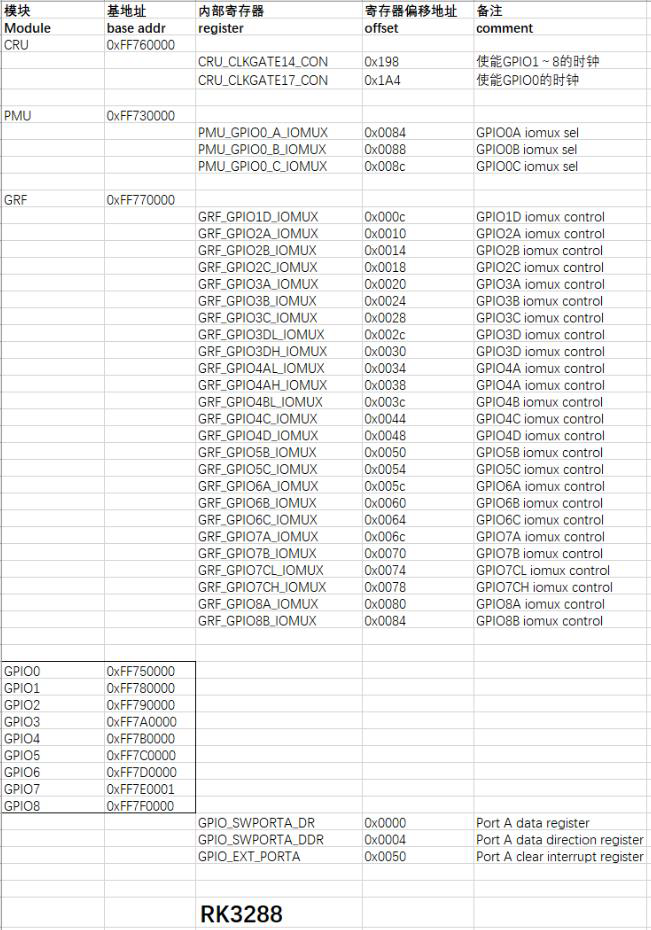

RK3288相关寄存器偏移地址

../../../_images/image-20200528144139260.png

实验

硬件分析

如图所示，下面要把RGB灯的LED_R点亮，只需把GPIO_4(GPIO1_IO04)拉低即可。

../../_images/1627566646705.png

../../_images/1627566836405.png

源码文件分析

参考【01.led_asm】

start.S文件分析

.text            //代码段
.align 4         //设置字节对齐
.global _start   //定义全局变量

_start:          //程序的开始
	b reset      //跳转到reset标号处

reset:
    mrc     p15, 0, r0, c1, c0, 0     /*读取CP15系统控制寄存器   */
    bic     r0,  r0, #(0x1 << 12)     /*  清除第12位（I位）禁用 I Cache  */
    bic     r0,  r0, #(0x1 <<  2)     /*  清除第 2位（C位）禁用 D Cache  */
    bic     r0,  r0, #0x2             /*  清除第 1位（A位）禁止严格对齐   */
    bic     r0,  r0, #(0x1 << 11)     /*  清除第11位（Z位）分支预测   */
    bic     r0,  r0, #0x1             /*  清除第 0位（M位）禁用 MMU   */
    mcr     p15, 0, r0, c1, c0, 0     /*  将修改后的值写回CP15寄存器   */

    ldr sp, =0x80200000               /*  .lds中设置链接地址为0x8010 0000，设置栈顶0x8020 0000 故预留1M的空间  */

    bl light_led  	/* 绝对跳转，程序在片内RAM中执行 */

    /*进入死循环*/
loop:
    b loop


/*CCM_CCGR1 时钟使能寄存器地址，默认时钟全部开启*/
#define gpio1_clock_enible_ccm_ccgr1  0x20C406C


/*IOMUXC_SW_MUX_CTL_PAD_GPIO1_IO04 寄存器地址，用于设置GPIO1_iIO04的复用功能*/
#define gpio1_io04_mux_ctl_register  0x20E006C
/*IOMUXC_SW_PAD_CTL_PAD_GPIO1_IO04寄存器地址，用于设置GPIO的PAD属性*/
#define gpio1_io04_pad_ctl_register  0x20E02F8


/*GPIO1_GDIR寄存器，用于设置GPIO为输入或者输出*/
#define  gpio1_gdir_register  0x0209C004
/*GPIO1_DR寄存器，用于设置GPIO输出的电平状态*/
#define  gpio1_dr_register  0x0209C000

light_led:

    /*开启GPIO1的时钟*/
    ldr r0, =gpio1_clock_enible_ccm_ccgr1
	ldr r1, =0xFFFFFFFF
	str r1, [r0]


    /*将PAD引脚复用为GPIO*/
	ldr r0, =gpio1_io04_mux_ctl_register
	ldr r1, =0x5
	str r1, [r0]

    /*设置GPIO PAD属性*/
	ldr r0, =gpio1_io04_pad_ctl_register
	ldr r1, =0x1F838
	str r1, [r0]


    /*将GPIO_GDIR.[4] 设置为1， gpio1_io04设置为输出模式*/
	ldr r0, =gpio1_gdir_register
	ldr r1, =0x10
	str r1, [r0]


    /*将GPIO_DR 设置为0， gpio1全部输出为低电平*/
	ldr r0, =gpio1_dr_register
	ldr r1, =0x0
	str r1, [r0]
    /*跳出light_led函数，返回跳转位置*/
	mov pc, lr
