UART 子系统

UART物理特性

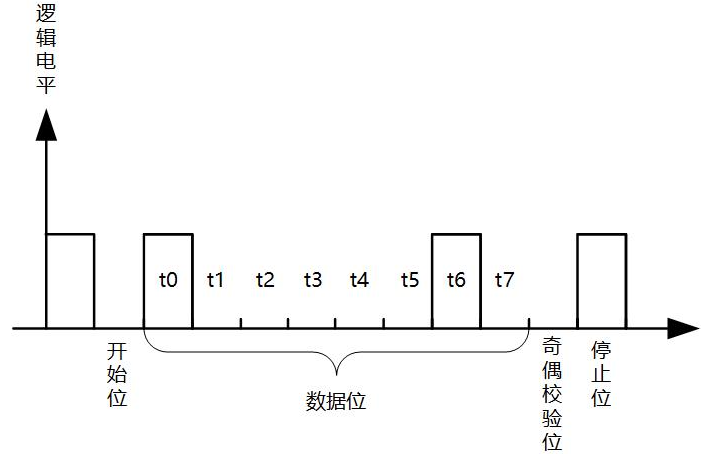

参数

  • 波特率：一般选波特率都会有9600,19200,115200等选项。其实意思就是每秒传输这么多个比特位数(bit)。

  • 起始位:先发出一个逻辑”0”的信号，表示传输数据的开始。

  • 数据位：可以是5~8位逻辑”0”或”1”。如ASCII码（7位），扩展BCD码（8位）。小端传输。

  • 校验位：数据位加上这一位后，使得“1”的位数应为偶数(偶校验)或奇数(奇校验)，以此来校验数据传送的正确性。

  • 停止位：它是一个字符数据的结束标志

../../_images/image-20221207142543760.png

时序

逻辑电平0和1在不同的设备上定义不同

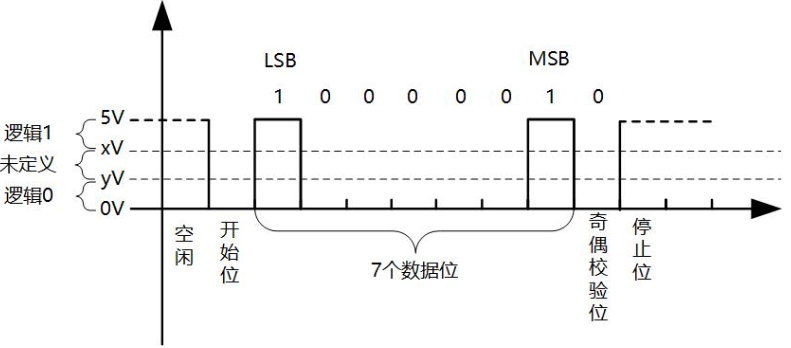

  • TTL/CMOS逻辑电平

    在xV至5V之间，就认为是逻辑1，在0V至yV之间就为逻辑0

    ../../_images/image-20221207142700248.png

  • RS-232逻辑电平

    在-12V至-3V之间，就认为是逻辑1，在+3V至+12V之间就为逻辑0 ，RS-232的电平比TTL/CMOS高，能传输更远的距离，在工业上用得比较多。

    ../../_images/image-20221207142746200.png

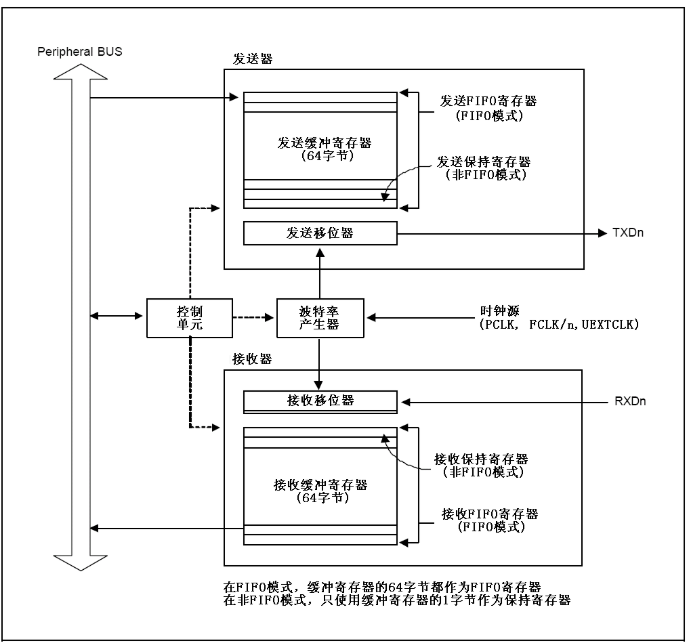

内部逻辑图

../../_images/image-20221207142949696.png

  1. 要发送数据时，CPU控制内存要发送的数据通过FIFO传给UART单位，UART里面的移位器，依次将数据发送出去，在发送完成后产生中断提醒CPU传输完成。

  2. 接收数据时，获取接收引脚的电平，逐位放进接收移位器，再放入FIFO，写入内存。在接收完成后产生中断提醒CPU传输完成。

TTY体系设备节点

设备节点 含义
/dev/ttyS0、/dev/ttySAC0 串口
/dev/tty1、/dev/tty2、/dev/tty3、…… 虚拟终端设备节点
/dev/tty0 前台终端
/dev/tty 程序自己的终端，可能是串口、也可能是虚拟终端
/dev/console 控制台，又内核的cmdline参数确定

TTY/Terminal/Console/UART，它们有什么差别？

术语 含义
TTY 来自teletype，最古老的输入输出设备，现在用来表示内核的一套驱动系统
Terminal 终端，暗含远端之意，也是一个输入输出设备，可能是真实设备，也可能是虚拟设备
Console 控制台，含控制之意，也是一种Terminal，权限更大，可以查看内核打印信息
UART 串口，它的驱动程序包含在TTY驱动体系之内

  • Uart是TTY驱动体系的一种

  • 一个设备可以开很多个Terminal，对应的底层可能是虚拟设备也可能是真是设备，比如ssh telet Console终端等等

  • Console其实也属于一种Terminal，但是它的权限很大

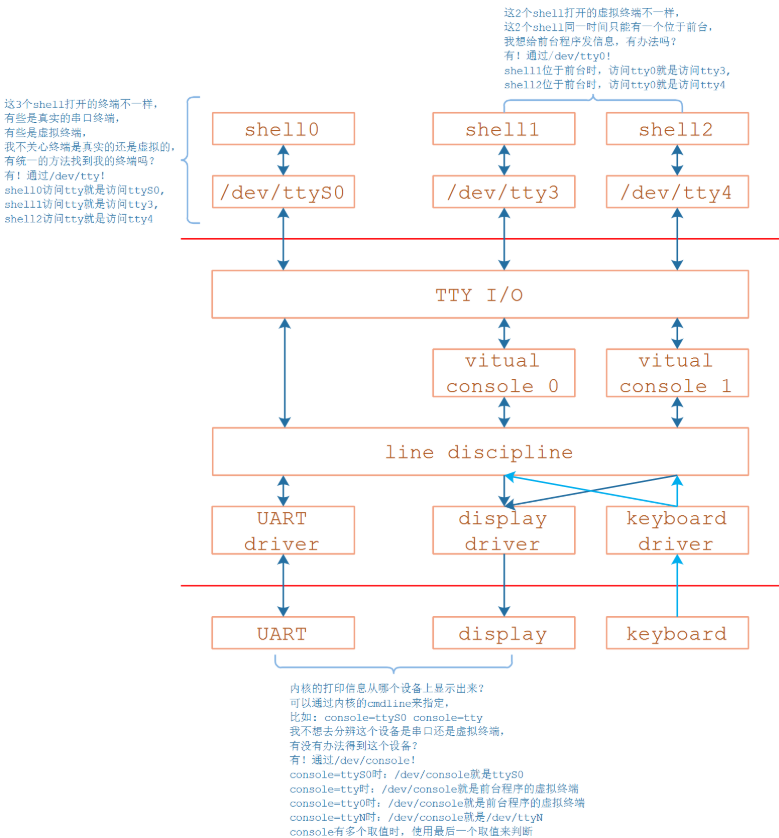

由于历史原因，下图中两条红线之内的代码被称为TTY子系统。它既支持UART，也支持键盘、显示器，还支持更复杂的功能(比如伪终端)

../../_images/image-20221207144455574.png

  • /dev/tty

    表示本程序的终端，可能是虚拟终端，也可能是真实的终端。

    程序A在前台、后台间切换，它自己的/dev/tty都不会变。例如上图中的shell0程序的终端是/dev/ttyS0 实际shell0访问/dev/tty和访问/dev/ttyS0 效果一样

  • /dev/tty0

    表示前台程序的虚拟终端

    • 你正在操作的界面，就是前台程序

    • 其他后台程序访问/dev/tty0的话，就是访问前台程序的终端，切换前台程序时，/dev/tty0是变化的

      // 1. 在tty3终端执行如下命令
// 2. 然后在tty3、tty4来回切换，你会发现切换到谁，msg_from_tty3字符串在谁上显示，

while [ 1 ]; do echo msg_from_tty3 > /dev/tty0; sleep 5; done

  • /dev/ttyN  (N=1 2 3···)

    表示某个程序使用的虚拟终端

TTY驱动框架体系

行规程

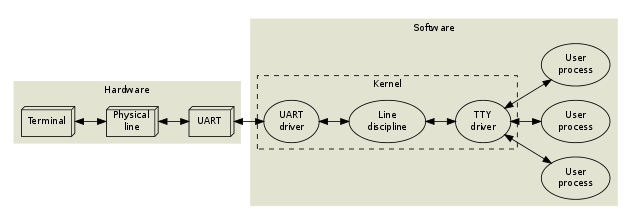

../../_images/image-20221207145526675.png

如上图所示Line Discipline就是行规程，为什么会有行规程？

大多数用户都会在输入时犯错，所以退格键会很有用。这当然可以由应用程序本身来实现，但是根据UNIX设计哲学，应用程序应尽可能保持简单。为了方便起见，操作系统提供了一个编辑缓冲区和一些基本的编辑命令（退格，清除单个单词，清除行，重新打印），这些命令在行规范内默认启用。高级应用程序可以通过将行规范设置为原始模式（raw mode）而不是默认的成熟或准则模式（cooked and canonical）来禁用这些功能。

大多数交互程序（编辑器，邮件客户端，shell，及所有依赖curses或readline的程序）均以原始模式运行，并自行处理所有的行编辑命令。行规范还包含字符回显和回车换行（译者注：\r\n 和 \n）间自动转换的选项。如果你喜欢，可以把它看作是一个原始的内核级sed(1)。

另外，内核提供了几种不同的行规范。一次只能将其中一个连接到给定的串行设备。行规范的默认规则称为N_TTY（drivers/char/n_tty.c）。其他的规则被用于其他目的，例如管理数据包交换（ppp，IrDA，串行鼠标），但这不在本文的讨论范围之内。

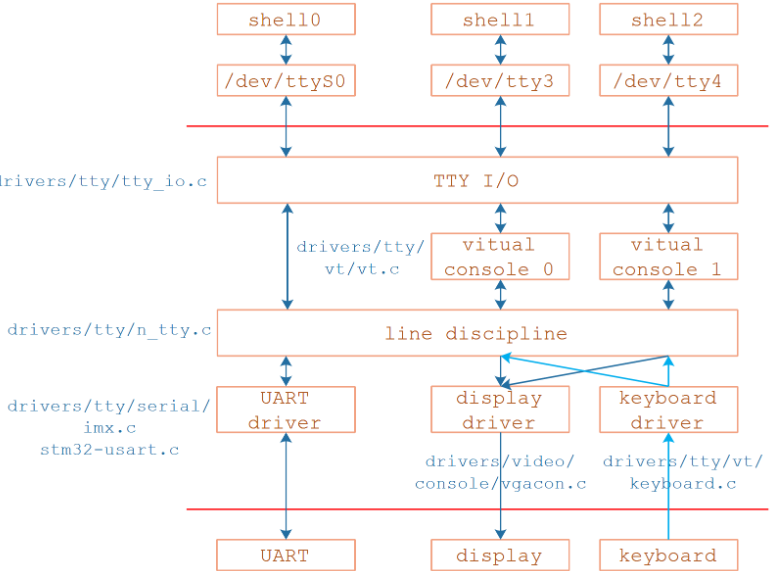

TTY驱动程序框架

../../_images/image-20221207145755039.png

驱动注册流程分析

  1. 驱动和设备树匹配过程

    如下图所示：驱动加载或者设备树转换过程中相互匹配的过程

    ../../_images/image-20221208153910555.png

    上图的关注点

    1. 在驱动的init函数中会调用uart_register_driver函数，注册一个struct uart_driver。

      ../../_images/image-20221208155422258.png

      注册过程如下：

      static int __init imx_serial_init(void)
{
	uart_register_driver(&imx_reg);
	{   /* 1.分配nr个struct uart_state 实体  里面有struct tty_port 实体
	    *	struct uart_state {
		*		struct tty_port		port;
		*		enum uart_pm_state	pm_state;
		*		struct circ_buf		xmit;
		*		struct uart_port	*uart_port;
		*	};
		*
		*/
		drv->state = kzalloc(sizeof(struct uart_state) * drv->nr, GFP_KERNEL);
		// 2.分配一个struct tty_driver 实体
		normal = alloc_tty_driver(drv->nr);
		{
			tty_alloc_driver(lines, 0)
			{
				__tty_alloc_driver(lines, THIS_MODULE, flags)
				{
				    // 2.1 这里分配空间struct tty_driver 并设置里面的成员变量
					struct tty_driver *driver = kzalloc(sizeof(struct tty_driver), GFP_KERNEL);

					// 2.1 这里分配nr个 struct tty_struct * 槽
					driver->ttys = kcalloc(lines, sizeof(*driver->ttys),GFP_KERNEL);
					// 2.2 这里分配nr个 struct ktermios * 槽
					driver->termios = kcalloc(lines, sizeof(*driver->termios),GFP_KERNEL);
					// 2.3 这里分配nr个 struct tty_port *槽
					driver->ports = kcalloc(lines, sizeof(*driver->ports),GFP_KERNEL);
					// 2.4 这里分配nr个 struct cdev 的实体
					driver->cdevs = kcalloc(cdevs, sizeof(*driver->cdevs), GFP_KERNEL);
				}
			}
		}
		drv->tty_driver = normal;
		normal->driver_name	= drv->driver_name;
		normal->name		= drv->dev_name;
		normal->major		= drv->major;
		normal->driver_state    = drv;

		tty_set_operations(normal, &uart_ops);
		{
			//2.5 设置 struct tty_driver里面的ops操作函数
			driver->ops = op;
			   /* static const struct tty_operations uart_ops = {
				*		.open		= uart_open,
				*		.close		= uart_close,
				*		.write		= uart_write,
				*		.put_char	= uart_put_char,
				*		.flush_chars	= uart_flush_chars,
				*		.write_room	= uart_write_room,
				* 	}
				*/
		}

		// 3 前面在1的时候分配了nr个 struct tty_port 这里设置tty_port里面的ops指向 uart_port_ops
		for (i = 0; i < drv->nr; i++) {
			struct uart_state *state = drv->state + i;
			struct tty_port *port = &state->port;

			tty_port_init(port);
			{
				port->ops = &uart_port_ops;
				/*
				* static const struct tty_port_operations uart_port_ops = {
				* 	.activate	= uart_port_activate,
				* 	.shutdown	= uart_port_shutdown,
				* 	.carrier_raised = uart_carrier_raised,
				* 	.dtr_rts	= uart_dtr_rts,
				* };
				*/
			}

		}
		// 4 注册刚才在步骤2.4里面分配的nr个cdev结构体实体，这里注册字符设备驱动，ops指向tty_fops
		tty_register_driver(normal);
		{
			alloc_chrdev_region(&dev, driver->minor_start,driver->num, driver->name);
			tty_cdev_add(driver, dev, 0, driver->num);
			{
				cdev_init(&driver->cdevs[index], &tty_fops);
				driver->cdevs[index].owner = driver->owner;
				return cdev_add(&driver->cdevs[index], dev, count);
			}
		}
	}



}

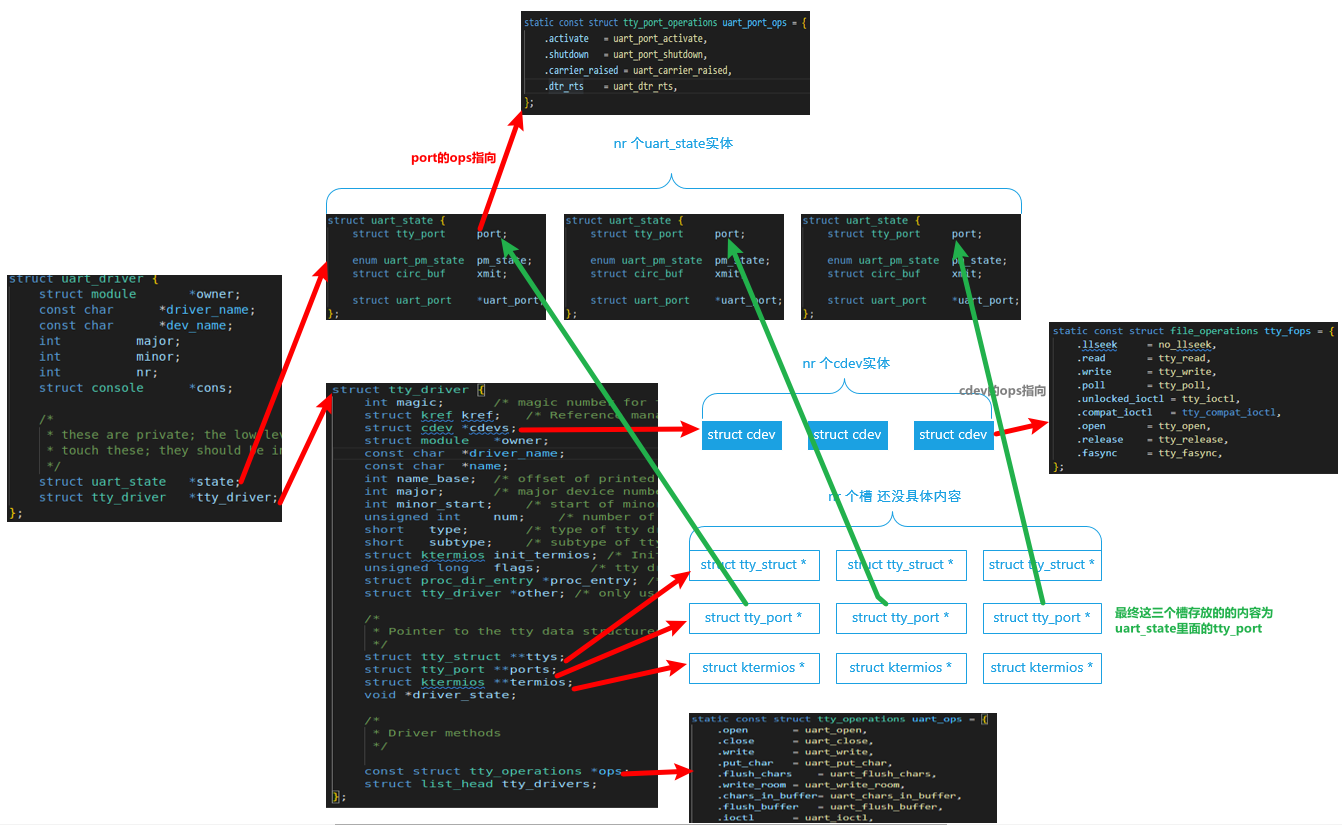

      整个过程形成的结果如下：

      ../../_images/image-20221209095419864.pngimage-20221209095419864

    2. 如果设备树和驱动的compatible属性匹配调用probe函数，在probe函数中会生成一个struct uart_port结构体，且里面有个ops指针指向imx_pops,imx_pops里面存放着硬件操作串口底层寄存器的函数。

      ../../_images/image-20221209095953036.png

    3. 然后调用uart_add_one_port的函数，把struct uart_port注册

      这个过程下面会分析。

  2. 分析uart_add_one_port的函数

    uart_add_one_port(struct uart_driver *drv, struct uart_port *uport)
{
	tty_dev = tty_port_register_device_attr(port, drv->tty_driver,
			uport->line, uport->dev, port, uport->tty_groups);
			{
				tty_port_link_device(port, driver, index); // 这里的index=uport->line
				{
					// 1.struct tty_driver *driver 里面的 struct tty_port *槽赋值为
					// uart_state 里面的 struct tty_port实体
					driver->ports[index] = port;
				}

				tty_register_device_attr(driver, index, device, drvdata,attr_grp);
				{
					// 这里的name就是我们看到的/dev/xxx 具体就是struct tty_driver里面的name
					// 也是struct uart_driver里面的name 参见uart_register_driver即可，对应到imx6就是
					// #define DEV_NAME		"ttymxc"
					tty_line_name(driver, index, name);
					{
						sprintf(p, "%s%d", driver->name,index + driver->name_base)
					}
					tty_cdev_add(driver, devt, index, 1);
					{
						cdev_init(&driver->cdevs[index], &tty_fops);// ---这里的tty_fops
						/*
						* static const struct file_operations tty_fops = {
						* 	.llseek		= no_llseek,
						* 	.read		= tty_read,
						* 	.write		= tty_write,
						* 	.poll		= tty_poll,
						* 	.unlocked_ioctl	= tty_ioctl,
						* 	.compat_ioctl	= tty_compat_ioctl,
						* 	.open		= tty_open,
						* 	.release	= tty_release,
						* 	.fasync		= tty_fasync,
						* };
						*/
						driver->cdevs[index].owner = driver->owner;
						return cdev_add(&driver->cdevs[index], dev, count);
					}

				}
			}

}

驱动open过程分析

通过上面介绍，实际最终还是回到字符设备驱动那一套框架，当我们应用层open的时候，肯定会调用cdev里面的ops中的open函数，即tty_fops里面的open函数

static const struct file_operations tty_fops = {
	.llseek		= no_llseek,
	.read		= tty_read,
	.write		= tty_write,
	.poll		= tty_poll,
	.unlocked_ioctl	= tty_ioctl,
	.compat_ioctl	= tty_compat_ioctl,
	.open		= tty_open,//  open 时候，第一个调用的函数接口
	.release	= tty_release,
	.fasync		= tty_fasync,
};

下面分析tty_open函数

tty_open

static int tty_open(struct inode *inode, struct file *filp)
{
	struct tty_struct *tty;
	tty = tty_init_dev(driver, index);
	{
		tty = alloc_tty_struct(driver, idx);
		{
			tty->driver = driver;
			tty->ops = driver->ops;// 实际就是struct tty_driver 里面的ops即
			/* static const struct tty_operations uart_ops = {
			*		.open		= uart_open,
			*		.close		= uart_close,
			*		.write		= uart_write,
			*		.put_char	= uart_put_char,
			*		.flush_chars	= uart_flush_chars,
			*		.write_room	= uart_write_room,
			* 	}
			*/
			tty->index = idx;
			tty_line_name(driver, idx, tty->name);
			tty->dev = tty_get_device(tty);
		}
		retval = tty_driver_install_tty(driver, tty);
		{
			driver->ttys[tty->index] = tty;
			//这个时候才为struct tty_driver里面struct tty_struct * 槽赋值
		}
		tty->port = driver->ports[idx];
	}

	if (tty->ops->open)
		retval = tty->ops->open(tty, filp);
		// 调用 uart_open函数

}

这里面比较重要的就是分配设置struct tty_struct *tty其实这是一个中间过程，只有在我们打开一个串口的时候会生成，设置struct tty_struct是为了和先前设置的ops等挂钩，能找到对应的函数而已，比如下面的代码，往下在调用，就会跑到uart_open这一层了

tty->ops = driver->ops;// 实际就是struct tty_driver 里面的ops即
			/* static const struct tty_operations uart_ops = {
			*		.open		= uart_open,
			*		.close		= uart_close,
			*		.write		= uart_write,
			*		.put_char	= uart_put_char,
			*		.flush_chars	= uart_flush_chars,
			*		.write_room	= uart_write_room,
			* 	}
			*/

uart_open


static int uart_open(struct tty_struct *tty, struct file *filp)
{
	uart_startup(tty, state, 0);
	{
		uart_port_startup(tty, state, init_hw);
		{
			// struct uart_state.struct uart_port*->ops = struct uart_ops imx_pops
			// 在uart_add_one_port函数里面赋值的state->uart_port = uport;

			uport->ops->startup(uport);
			{
				//这里就直接调用imx_pops->startup函数了
				{

					/* 寄存器相关了 */
					temp &= ~(UCR4_CTSTL_MASK << UCR4_CTSTL_SHF);
					temp |= CTSTL << UCR4_CTSTL_SHF;
				}


			}
		}

	}
}

驱动read过程分析

行规程注册

文件：drivers\tty\n_tty.c

void __init n_tty_init(void)
{
	tty_register_ldisc(N_TTY, &n_tty_ops);
}

以后可以通过标号N_TTY找到这个行规程。

open设备时确定行规程

tty_open
    tty_open_by_driver
    	tty_init_dev
    		tty = alloc_tty_struct(driver, idx);
					tty_ldisc_init(tty);
						struct tty_ldisc *ld = tty_ldisc_get(tty, N_TTY);
						tty->ldisc = ld;

read过程分析

流程为：

  • APP读

    • 使用行规程来读

    • 无数据则休眠

  • UART接收到数据，产生中断

    • 中断程序从硬件上读入数据

  • 发给行规程

    • 行规程处理后存入buffer

    • 行规程唤醒APP

  • APP被唤醒后，从行规程buffer中读入数据，返回

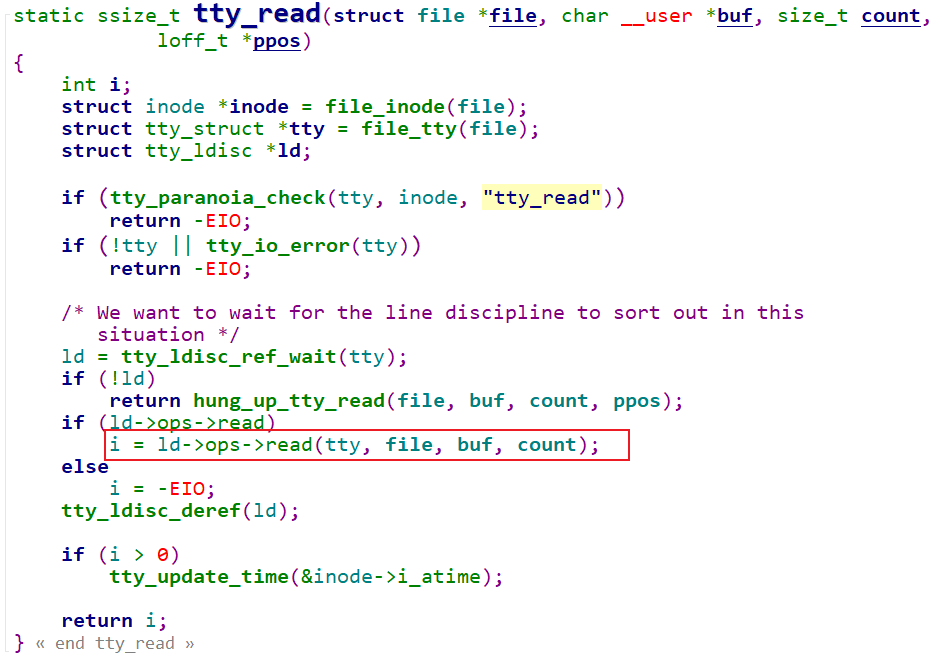

tty_read

文件：drivers\tty\tty_io.c

../../_images/26_tty_read.png

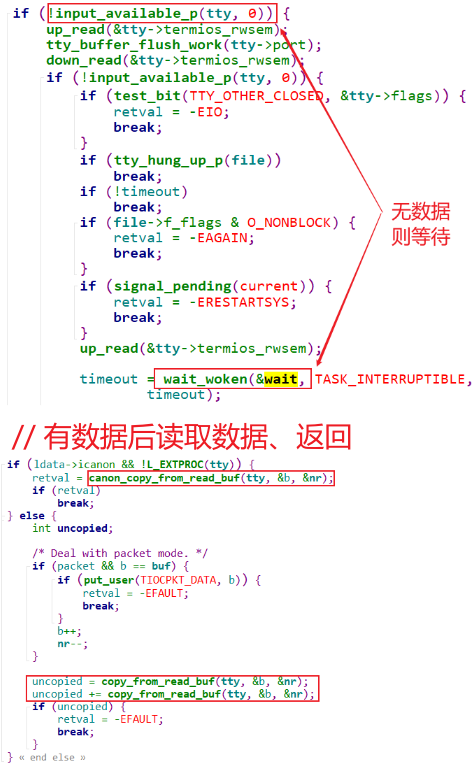

ldisk read

文件：drivers\tty\n_tty.c

函数：n_tty_read

../../_images/27_ldisc_read.pngimage-20210724095007517

copy_from_read_buf
		const unsigned char *from = read_buf_addr(ldata, tail);
										// return &ldata->read_buf[i & (N_TTY_BUF_SIZE - 1)];
		retval = copy_to_user(*b, from, n);

IMX6ULL数据源头: 中断

文件：drivers\tty\serial\imx.c

函数：imx_rxint

imx_rxint
    // 读取硬件状态
    // 得到数据
    // 在对应的uart_port中更新统计信息, 比如sport->port.icount.rx++;

    // 把数据存入tty_port里的tty_buffer
    tty_insert_flip_char(port, rx, flg)

    // 通知行规程来处理
    tty_flip_buffer_push(port);
    	tty_schedule_flip(port);
			queue_work(system_unbound_wq, &buf->work); // 使用工作队列来处理
				// 对应flush_to_ldisc函数

驱动write过程分析

write过程分析

流程为：

  • APP写

    • 使用行规程来写

    • 数据最终存入uart_state->xmit的buffer里

  • 硬件发送：怎么发送数据？

    • 使用硬件驱动中uart_ops->start_tx开始发送

    • 具体的发送方法有2种：通过DMA，或通过中断

  • 中断方式

    • 方法1：直接使能 tx empty中断，一开始tx buffer为空，在中断里填入数据

    • 方法2：写部分数据到tx fifo，使能中断，剩下的数据再中断里继续发送

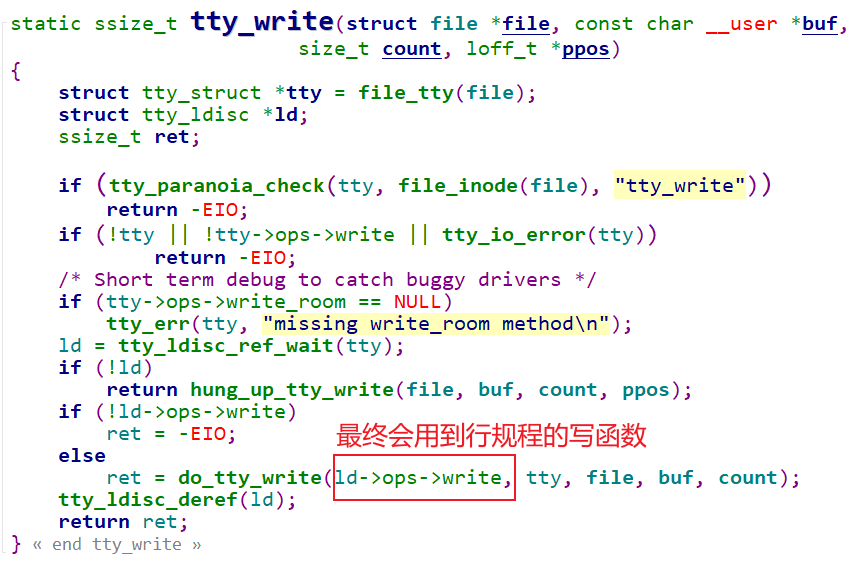

tty_write

文件：drivers\tty\tty_io.c

../../_images/28_ldisc_write.pngimage-20210724114102036

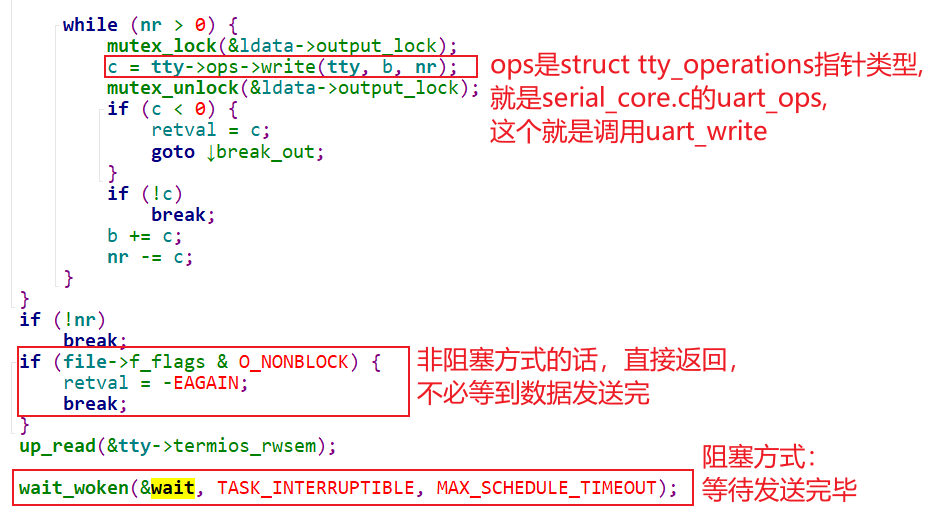

ldisk write

文件：drivers\tty\n_tty.c

函数：n_tty_write

../../_images/29_ldisc_write.pngimage-20210724115304725

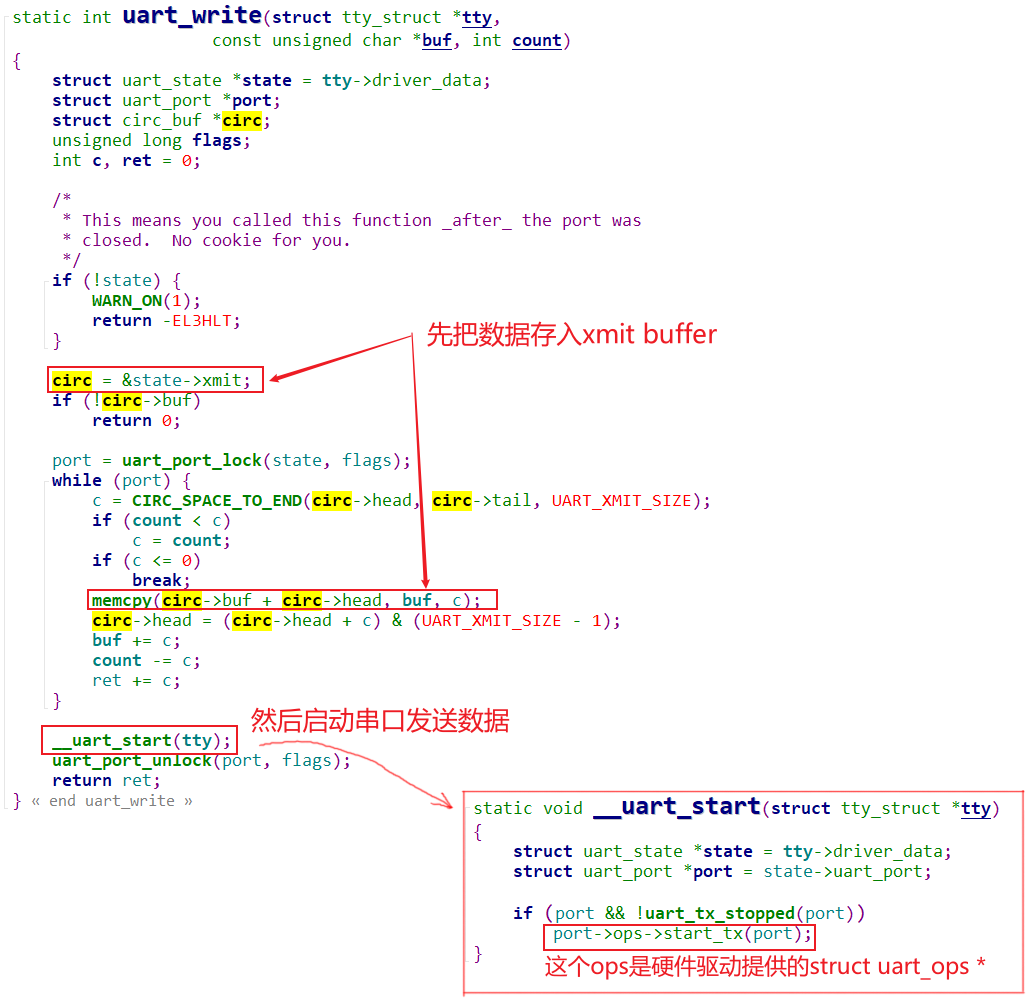

uart_write

文件：drivers\tty\serial\serial_core.c

函数：uart_write

../../_images/30_uart_write.pngimage-20210724120514017

硬件相关的发送IMX6ULL

文件：drivers\tty\serial\imx.c

函数：imx_start_tx和imx_txint

../../_images/31_imx6ull_start_tx.pngimage-20210724121404872

一开始时，发送buffer肯定为空，会立刻产生中断：

../../_images/32_imx6ull_txint_isr.pngimage-20210724121823272
