硬件平台：野火i.MX6ULL Linux Pro EMMC版本

软件平台：Ubuntu18.04

约定：默认虚拟机tftp服务器目录：~/tftpboot 默认虚拟机NFS服务器目录：~/nfs_rootfs

默认zImage加载到RAM的0x808000000地址，设备树加载到0x83000000地址。

挂载网络文件系统

烧录u-uboot-dtb.imx到SD卡

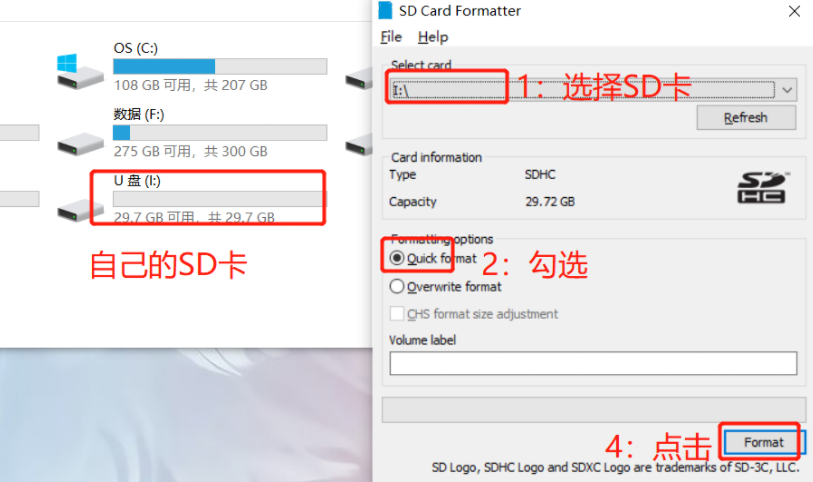

  1. 使用【SD Card Formatter】工具，格式化SD卡，如下图所示;

    ../../_images/image-20210131141615932.png

  2. 单独烧写uboot到SD卡

    • 挂载格式化后的SD卡到到Ubuntu虚拟机上，确定设备名：

      ../../_images/image-20210131142331446.png

    • 使用dd命令烧写镜像到sd卡中

      sudo dd if=u-boot.imx of=/dev/sdb bs=1k seek=1 conv=fsync

  3. 使用sd卡启动后，准备修改uboot启动参数。

修改Uboot启动参数

约定如下：

  • Ubuntu18.04虚拟机IP（TFTP和NFS服务器）：10.80.222.10

  • 开发板ip地址：10.80.222.6

  • 子网掩码：255.255.255.0

  • 网关：10.80.222.254

修改boot启动参数如下：

setenv ethaddr 08:00:00:00:22:02
setenv gatewayip 10.80.222.254
setenv netmask 255.255.255.0
setenv ipaddr 10.80.222.6
setenv serverip 10.80.222.10
setenv nfsroot /home/xym/nfs_rootfs
setenv ip_dyn no

setenv netargs setenv bootargs console=${console},${baudrate} root=/dev/nfs ip=${ipaddr}:${serverip}:${gatewayip}:${netmask}:imx6ull:eth0:off nfsroot=${serverip}:${nfsroot},v3,tcp

run findfdt #设置设备树的名字 imx6ull-14x14-evk.dtb

saveenv 可选项 保存环境变量 可以下次启动的时候默认运行netboot

run netboot

或者使用下面的配置

setenv ethaddr 08:00:00:00:22:02
setenv gatewayip 10.80.222.254
setenv netmask 255.255.255.0
setenv ipaddr 10.80.222.6
setenv serverip 10.80.222.10
setenv nfsroot /home/xym/nfs_rootfs


setenv bootargs console=${console},${baudrate} root=/dev/nfs ip=${ipaddr}:${serverip}:${gatewayip}:${netmask}:imx6ull:eth0:off nfsroot=${serverip}:${nfsroot},v3,tcp
setenv bootcmd 'tftp 80800000 zImage; tftp 83000000 imx6ull-14x14-evk.dtb;bootz 80800000 - 83000000'

saveenv #可选项 保存环境变量 可以下次启动的时候默认运行netboot


boot

SD卡

待写

emmc

待写

NAND

待写
