异常与中断
Cortex-M和A7中断处理流程差别
Cortex-M中断处理流程
Cortex-M内核的单片机中断控制器叫做内嵌向量中断控制器：NVIC，全称Nested Vectored Interrupt Controller；

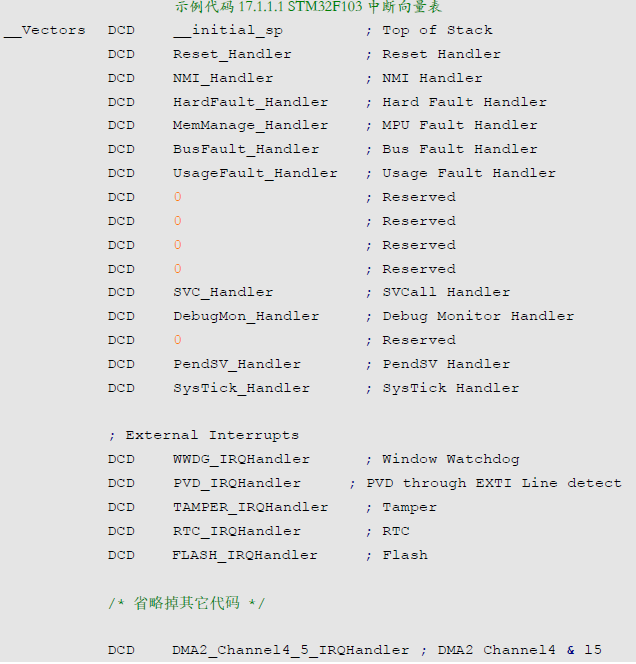

对于Cortex-M内核单片机启动文件都有个中断向量表，里面存放是地址表，如下图所示:
ARM处理器都是从地址 0X00000000开始运行的，但是我们学习 STM32的时候代码是下载到 0X8000000开始的存储区域中。因此中断向量表是存放到 0X8000000地址处的，而不是 0X00000000，这样不是就出错了吗？
为了解决这个问题 Cortex-M架构引入了一个新的概念 中断向量表偏移，通过中断向量表偏移就可以将中断向量表存放到任意地址处，中断向量表偏移配置在函数 SystemInit中完成，通过向 SCB_VTOR寄存器写入新的中断向量表首地址即可，代码如下所示：

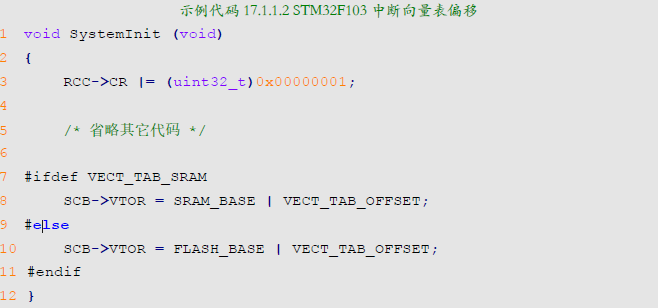

第 8行和第 10行就是设置中断向量表偏移，第 8行是将中断向量表设置到 RAM中，第10行是将中断向量表设置到 ROM中，基本都是将中断向量表设置到 ROM中，也就是地址0X8000000处。第 10行用到了FALSH_BASE和 VECT_TAB_OFFSET，这两个都是宏，定义如下所示：
#define FLASH_BASE ((uint32_t)0x08000000)
#define VECT_TAB_OFFSET 0x0
当发生异常或者中断时候，cpu会终止当前执行的指令，需要做以下事情：
保存现场（硬件自动完成）
分辩到底是哪个异常或者中断（硬件自动完成）
跳转到对应的向量表去执行（硬件自动完成）
执行中断程序
恢复现场（软件触发，硬件自动完成恢复）
A7中断处理流程
I.MX6U所使用的 Cortex-A7内核叫做 GIC(v2)，全称是 general interrupt controller。

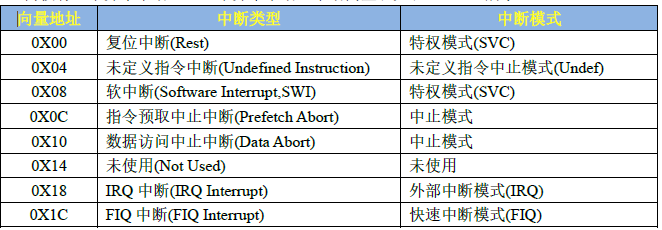

Cortex-A7也有个中断向量表，比如我们打开uboot下的Vector.S文件可以看到如下定义，存放得是指令，不是Cortex-M向量表的地址。
很明显，这里只有7项，像一些外设中断（比如GPIO、uart中断等）都是通过IRQ总入口，然后，软件再进行识别，到底是哪个中断完成的。
image-20210820093041288
当发生中断的时候，cpu会终止当前指令，会执行下面步骤：
切换模式，比如发生复位，就进去复位模式，发生irq硬件完成；
跳转执行，例如值IRQ，就跳转到
ldr pc,_irq这句汇编指令执行；硬件完成保存现场，软件完成
在总入口分辩中断源，软件完成
恢复现场，软件完成
**注意：**对于ARM9中断向量表只有两个取值：0和0xffff0000，对于A7的中断向量基地值可以设置的
总结
CPU每执行完一条指令都会检测有无中断或者异常执行，当发现有中断或者异常产生的时候，就开始处理：
保存现场
分辩异常、中断，调用对应的异常或者中断处理函数
恢复现场
对于不同的架构，具体的工作不一样
保存现场：Cortex-M硬件完成，Cortex-A7软件完成；
分辩异常\中断：Cortex-M硬件完成，Cortex-A7软件完成；
调用处理函数：Cortex-M硬件完成，Cortex-A7软件完成；
恢复现场：Cortex-M硬件完成，Cortex-A7软件完成；
保存现场

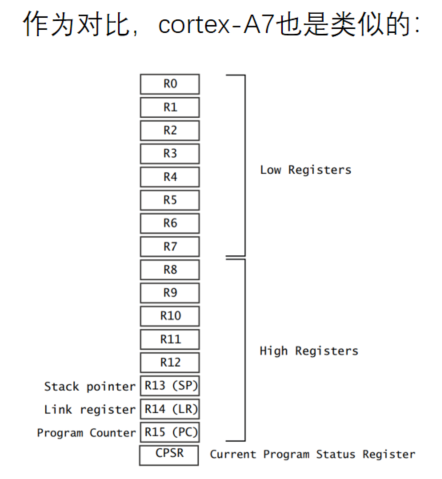

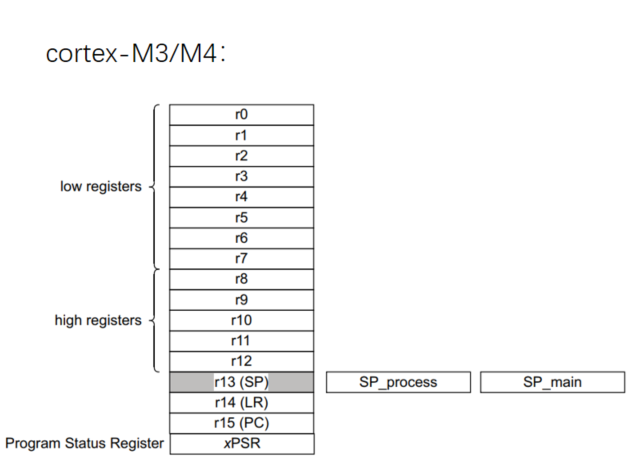

在arm的ATPCS规则（ARM-Thumb过程调用标准），约定R0-R15寄存器用途：
R0~R3：调用者和被调用者之间传递参数
R4~R11：函数可能被使用，所以在函数入口保存他们，在函数出口恢复他们
例如假如fun_a函数调用fun_b函数
R0~R3用来传递参数，所以fun_b没有义务保存这些参数，fun_b可以肆意使用这些参数，所以fun_a在调用fun_b前，如果自己需要保存R0~R3，那么需要自己去做这些事情。
fun_b可以肆意使用R0~R3
fun_a不指望fun_b帮你保存R0~R3
保存R0~R3是fun_a的事情
对于LR、PSR也是同样道理，保存他们是fun_a的责任
对于fun_b
我用到R4~R11某一个，我都会在函数入口保存，在函数返回前恢复
保证fun_b调用前后，fun_a看到的R4~R11一样
所以寄存器可以被拆分为两部分：
调用者保存的寄存器R0~R3、R12、LD和PSR
被调用者保存的寄存器R4~R11
注意：PSR是针对Cortex-M系列，A7的话是CPSR。
针对Cortex-M系列：
当发生中断或者异常时候，步骤如下:
保存现场 硬件完成
调用处理函数 硬件完成
注意：调用处理函数前，程序做了个手脚，
LR=特殊值
调用处理函数
跳转到LR，发现LR是个特殊的值，就会触发异常，有异常来完成第三步的恢复现场，而不是简单的PC=返回地址，来完成函数的返回。（PC=返回地址可以返回到调用处，但是无法完成恢复现场的工作）
这个特殊值为
EXC_RETURN，当PC=EXC_RETURN时，会触发异常返回机制，简单点说，会从栈里面恢复R0~R3、R12、LR和PSR等寄存器。EXC_RETURN取值请参考Cortex-M权威指南。恢复现场，返回 硬件完成
针对A7系列
当发生中断或者异常时候，步骤如下:以irq为例说明

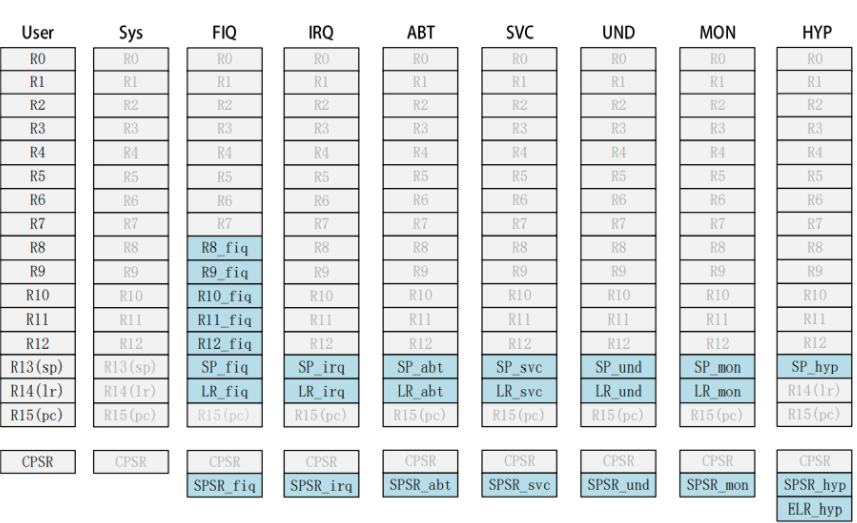

cpu中止当前指令执行，cpu进入irq模式，用sp_irq 硬件完成
CPSR保存到SPSR_irq 硬件完成
跳转到irq入口，例如：
ldr pc，_irq硬件完成保存现场，R0~R3、R12，保存在中断模式下的栈里面，软件完成
分辩中断，处理中断 软件完成
恢复现场，软件完成
ARM或者Thumb指令集
汇编文件指定指令集
对于imx6ul默认使用ARM指令集，汇编文件可以这样指定指令集
新语法
.arm // 表示后续指令使用ARM指令集 .thumb // 表示后续指令使用thumb指令集
旧语法
.code 32 // 表示后续指令使用ARM指令集 .code 16 // 表示后续指令使用thumb指令集
C文件指定指令集
使用gcc编译的时候，添加编译选项
-marm // 表示后续指令使用ARM指令集
-mthumb // 表示后续指令使用thumb指令集
汇编里面切换状态
要切换cpu状态，比如从arm状态切换到thumb状态，或者从thumb状态切换到arm状态，可以使用bx和blx指令。
// 如果R0的bit0为0,表示切换到ARM 状态，如果为1，表示切换到Thumb状态
BX R0
BLX R0
汇编调用C函数可以直接如此调用
LDR PC,=main //如果main函数用thumb指令集编译
**注意：**一般情况编译器会默认使用thumb指令集编译C程序，这样的代码不仅高效而且节省空间。
GIC控制器

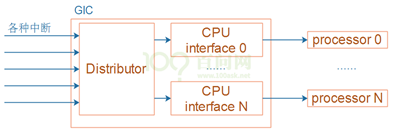

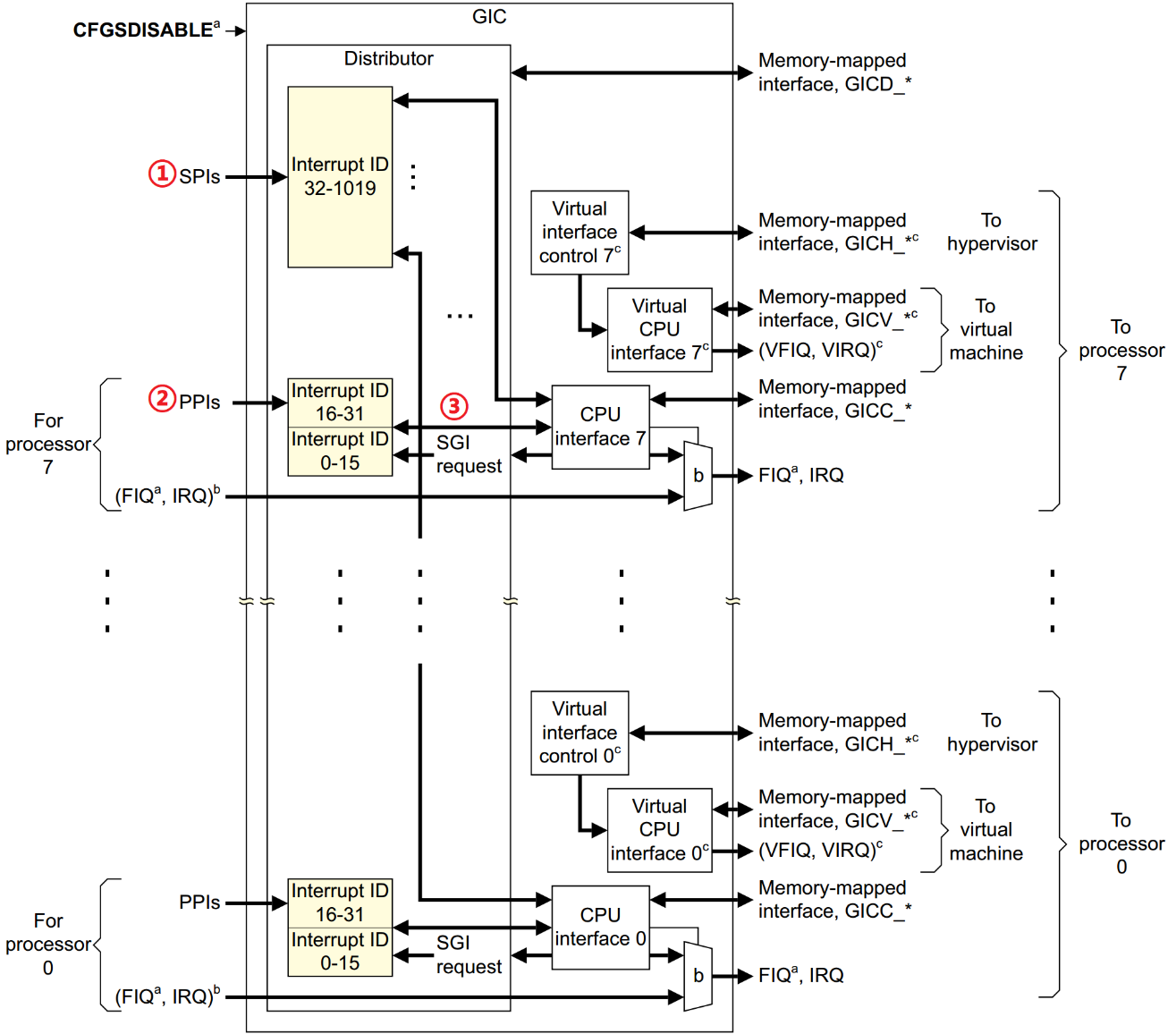

简介
分发器(Distributor)
系统中的所有中断源都连接到该单元。可以通过仲裁单元的寄存器来控制各个中断源的属性，例如优先级、状态、安全性、路由信息和使能状态。
分发器把中断输出到“CPU接口单元”，后者决定将哪个中断转发给CPU核。
CPU接口单元（CPU Interface）
CPU核通过控制器的CPU接口单元接收中断。CPU接口单元寄存器用于屏蔽，识别和控制转发到CPU核的中断的状态。系统中的每个CPU核心都有一个单独的CPU接口。
中断在软件中由一个称为中断ID的数字标识。中断ID唯一对应于一个中断源。软件可以使用中断ID来识别中断源并调用相应的处理程序来处理中断。呈现给软件的中断ID由系统设计确定，一般在SOC的数据手册有记录。
中断可以有多种不同的类型，如下图所示：
SPI(Shared Peripheral Interrupt)：共享中断，顾名思义，所有 Core共享的中断，这个是最常见的。比如按键中断、串口中断等等，这些中断所有的 Core都可以处理，不限定特定 Core。中断号为32-1019。
PPI(Private Peripheral Interrupt)：私有中断，我们说了 GIC是支持多核的，每个核肯定有自己独有的中断。这些独有的中断肯定是要指定的核心处理，因此这些中断就叫做私有中断。PPI的中断号为16-31。它们标识CPU核私有的中断源，并且独立于另一个内核上的相同中断源，比如，每个核的计时器。
SGI(Software-generated Interrupt)：软件中断，由软件触发引起的中断，通过向寄存器GICD_SGIR写入数据来触发，系统会使用 SGI中断来完成多核之间的通信。中断号0-15保留用于SGI的中断号。

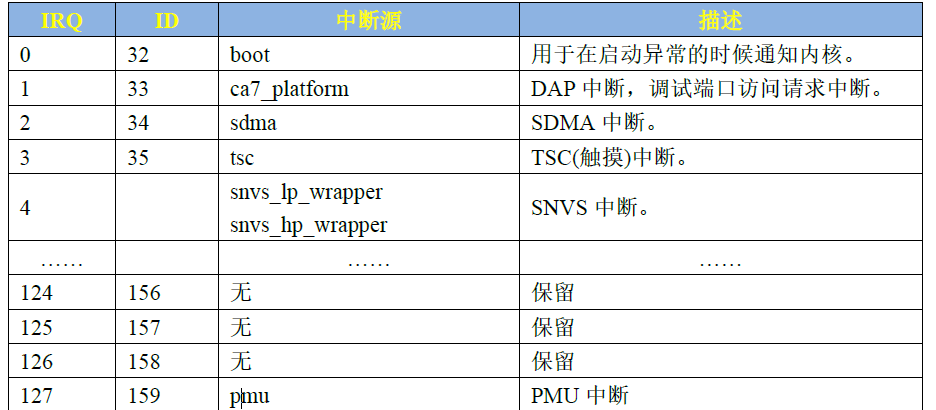

ID32~ID1019：这 988个 ID分配给 SPI，像 GPIO中断、串口中断等这些外部中断 ，至于具体到某个 ID对应哪个中断那就由半导体厂商根据实际情况去定义了。比如 I.MX6U的总共使用了 128个中断 ID，加上前面属于 PPI和 SGI的 32个 ID I.MX6U的中断源共有 128+32=160个，这 128个中断 ID对应的中断在《 I.MX6ULL参考手册》的3.2 Cortex A7 interrupts小节
NXP SDK里面的MCIMX6Y2C.h，在此文件中定义了一个枚举类型 IRQn_Type，此枚举类型就枚举出了 I.MX6U的所有中断，代码如下所示：
/** Interrupt Number Definitions */
#define NUMBER_OF_INT_VECTORS 160 /**< Number of interrupts in the Vector table */
typedef enum IRQn {
/* Auxiliary constants */
NotAvail_IRQn = -128, /**< Not available device specific interrupt */
/* Core interrupts */
Software0_IRQn = 0, /**< Cortex-A7 Software Generated Interrupt 0 */
Software1_IRQn = 1, /**< Cortex-A7 Software Generated Interrupt 1 */
Software2_IRQn = 2, /**< Cortex-A7 Software Generated Interrupt 2 */
Software3_IRQn = 3, /**< Cortex-A7 Software Generated Interrupt 3 */
Software4_IRQn = 4, /**< Cortex-A7 Software Generated Interrupt 4 */
Software5_IRQn = 5, /**< Cortex-A7 Software Generated Interrupt 5 */
Software6_IRQn = 6, /**< Cortex-A7 Software Generated Interrupt 6 */
Software7_IRQn = 7, /**< Cortex-A7 Software Generated Interrupt 7 */
Software8_IRQn = 8, /**< Cortex-A7 Software Generated Interrupt 8 */
Software9_IRQn = 9, /**< Cortex-A7 Software Generated Interrupt 9 */
Software10_IRQn = 10, /**< Cortex-A7 Software Generated Interrupt 10 */
Software11_IRQn = 11, /**< Cortex-A7 Software Generated Interrupt 11 */
Software12_IRQn = 12, /**< Cortex-A7 Software Generated Interrupt 12 */
Software13_IRQn = 13, /**< Cortex-A7 Software Generated Interrupt 13 */
Software14_IRQn = 14, /**< Cortex-A7 Software Generated Interrupt 14 */
Software15_IRQn = 15, /**< Cortex-A7 Software Generated Interrupt 15 */
VirtualMaintenance_IRQn = 25, /**< Cortex-A7 Virtual Maintenance Interrupt */
HypervisorTimer_IRQn = 26, /**< Cortex-A7 Hypervisor Timer Interrupt */
VirtualTimer_IRQn = 27, /**< Cortex-A7 Virtual Timer Interrupt */
LegacyFastInt_IRQn = 28, /**< Cortex-A7 Legacy nFIQ signal Interrupt */
SecurePhyTimer_IRQn = 29, /**< Cortex-A7 Secure Physical Timer Interrupt */
NonSecurePhyTimer_IRQn = 30, /**< Cortex-A7 Non-secure Physical Timer Interrupt */
LegacyIRQ_IRQn = 31, /**< Cortex-A7 Legacy nIRQ Interrupt */
/* Device specific interrupts */
IOMUXC_IRQn = 32, /**< General Purpose Register 1 from IOMUXC. Used to notify cores on exception condition while boot. */
DAP_IRQn = 33, /**< Debug Access Port interrupt request. */
SDMA_IRQn = 34, /**< SDMA interrupt request from all channels. */
TSC_IRQn = 35, /**< TSC interrupt. */
SNVS_IRQn = 36, /**< Logic OR of SNVS_LP and SNVS_HP interrupts. */
LCDIF_IRQn = 37, /**< LCDIF sync interrupt. */
RNGB_IRQn = 38, /**< RNGB interrupt. */
CSI_IRQn = 39, /**< CMOS Sensor Interface interrupt request. */
PXP_IRQ0_IRQn = 40, /**< PXP interrupt pxp_irq_0. */
SCTR_IRQ0_IRQn = 41, /**< SCTR compare interrupt ipi_int[0]. */
SCTR_IRQ1_IRQn = 42, /**< SCTR compare interrupt ipi_int[1]. */
WDOG3_IRQn = 43, /**< WDOG3 timer reset interrupt request. */
Reserved44_IRQn = 44, /**< Reserved */
APBH_IRQn = 45, /**< DMA Logical OR of APBH DMA channels 0-3 completion and error interrupts. */
WEIM_IRQn = 46, /**< WEIM interrupt request. */
RAWNAND_BCH_IRQn = 47, /**< BCH operation complete interrupt. */
RAWNAND_GPMI_IRQn = 48, /**< GPMI operation timeout error interrupt. */
UART6_IRQn = 49, /**< UART6 interrupt request. */
PXP_IRQ1_IRQn = 50, /**< PXP interrupt pxp_irq_1. */
SNVS_Consolidated_IRQn = 51, /**< SNVS consolidated interrupt. */
SNVS_Security_IRQn = 52, /**< SNVS security interrupt. */
CSU_IRQn = 53, /**< CSU interrupt request 1. Indicates to the processor that one or more alarm inputs were asserted. */
USDHC1_IRQn = 54, /**< USDHC1 (Enhanced SDHC) interrupt request. */
USDHC2_IRQn = 55, /**< USDHC2 (Enhanced SDHC) interrupt request. */
SAI3_RX_IRQn = 56, /**< SAI3 interrupt ipi_int_sai_rx. */
SAI3_TX_IRQn = 57, /**< SAI3 interrupt ipi_int_sai_tx. */
UART1_IRQn = 58, /**< UART1 interrupt request. */
UART2_IRQn = 59, /**< UART2 interrupt request. */
UART3_IRQn = 60, /**< UART3 interrupt request. */
UART4_IRQn = 61, /**< UART4 interrupt request. */
UART5_IRQn = 62, /**< UART5 interrupt request. */
eCSPI1_IRQn = 63, /**< eCSPI1 interrupt request. */
eCSPI2_IRQn = 64, /**< eCSPI2 interrupt request. */
eCSPI3_IRQn = 65, /**< eCSPI3 interrupt request. */
eCSPI4_IRQn = 66, /**< eCSPI4 interrupt request. */
I2C4_IRQn = 67, /**< I2C4 interrupt request. */
I2C1_IRQn = 68, /**< I2C1 interrupt request. */
I2C2_IRQn = 69, /**< I2C2 interrupt request. */
I2C3_IRQn = 70, /**< I2C3 interrupt request. */
UART7_IRQn = 71, /**< UART-7 ORed interrupt. */
UART8_IRQn = 72, /**< UART-8 ORed interrupt. */
Reserved73_IRQn = 73, /**< Reserved */
USB_OTG2_IRQn = 74, /**< USBO2 USB OTG2 */
USB_OTG1_IRQn = 75, /**< USBO2 USB OTG1 */
USB_PHY1_IRQn = 76, /**< UTMI0 interrupt request. */
USB_PHY2_IRQn = 77, /**< UTMI1 interrupt request. */
DCP_IRQ_IRQn = 78, /**< DCP interrupt request dcp_irq. */
DCP_VMI_IRQ_IRQn = 79, /**< DCP interrupt request dcp_vmi_irq. */
DCP_SEC_IRQ_IRQn = 80, /**< DCP interrupt request secure_irq. */
TEMPMON_IRQn = 81, /**< Temperature Monitor Temperature Sensor (temperature greater than threshold) interrupt request. */
ASRC_IRQn = 82, /**< ASRC interrupt request. */
ESAI_IRQn = 83, /**< ESAI interrupt request. */
SPDIF_IRQn = 84, /**< SPDIF interrupt. */
Reserved85_IRQn = 85, /**< Reserved */
PMU_IRQ1_IRQn = 86, /**< Brown-out event on either the 1.1, 2.5 or 3.0 regulators. */
GPT1_IRQn = 87, /**< Logical OR of GPT1 rollover interrupt line, input capture 1 and 2 lines, output compare 1, 2, and 3 interrupt lines. */
EPIT1_IRQn = 88, /**< EPIT1 output compare interrupt. */
EPIT2_IRQn = 89, /**< EPIT2 output compare interrupt. */
GPIO1_INT7_IRQn = 90, /**< INT7 interrupt request. */
GPIO1_INT6_IRQn = 91, /**< INT6 interrupt request. */
GPIO1_INT5_IRQn = 92, /**< INT5 interrupt request. */
GPIO1_INT4_IRQn = 93, /**< INT4 interrupt request. */
GPIO1_INT3_IRQn = 94, /**< INT3 interrupt request. */
GPIO1_INT2_IRQn = 95, /**< INT2 interrupt request. */
GPIO1_INT1_IRQn = 96, /**< INT1 interrupt request. */
GPIO1_INT0_IRQn = 97, /**< INT0 interrupt request. */
GPIO1_Combined_0_15_IRQn = 98, /**< Combined interrupt indication for GPIO1 signals 0 - 15. */
GPIO1_Combined_16_31_IRQn = 99, /**< Combined interrupt indication for GPIO1 signals 16 - 31. */
GPIO2_Combined_0_15_IRQn = 100, /**< Combined interrupt indication for GPIO2 signals 0 - 15. */
GPIO2_Combined_16_31_IRQn = 101, /**< Combined interrupt indication for GPIO2 signals 16 - 31. */
GPIO3_Combined_0_15_IRQn = 102, /**< Combined interrupt indication for GPIO3 signals 0 - 15. */
GPIO3_Combined_16_31_IRQn = 103, /**< Combined interrupt indication for GPIO3 signals 16 - 31. */
GPIO4_Combined_0_15_IRQn = 104, /**< Combined interrupt indication for GPIO4 signals 0 - 15. */
GPIO4_Combined_16_31_IRQn = 105, /**< Combined interrupt indication for GPIO4 signals 16 - 31. */
GPIO5_Combined_0_15_IRQn = 106, /**< Combined interrupt indication for GPIO5 signals 0 - 15. */
GPIO5_Combined_16_31_IRQn = 107, /**< Combined interrupt indication for GPIO5 signals 16 - 31. */
Reserved108_IRQn = 108, /**< Reserved */
Reserved109_IRQn = 109, /**< Reserved */
Reserved110_IRQn = 110, /**< Reserved */
Reserved111_IRQn = 111, /**< Reserved */
WDOG1_IRQn = 112, /**< WDOG1 timer reset interrupt request. */
WDOG2_IRQn = 113, /**< WDOG2 timer reset interrupt request. */
KPP_IRQn = 114, /**< Key Pad interrupt request. */
PWM1_IRQn = 115, /**< hasRegInstance(`PWM1`)?`Cumulative interrupt line for PWM1. Logical OR of rollover, compare, and FIFO waterlevel crossing interrupts.`:`Reserved`) */
PWM2_IRQn = 116, /**< hasRegInstance(`PWM2`)?`Cumulative interrupt line for PWM2. Logical OR of rollover, compare, and FIFO waterlevel crossing interrupts.`:`Reserved`) */
PWM3_IRQn = 117, /**< hasRegInstance(`PWM3`)?`Cumulative interrupt line for PWM3. Logical OR of rollover, compare, and FIFO waterlevel crossing interrupts.`:`Reserved`) */
PWM4_IRQn = 118, /**< hasRegInstance(`PWM4`)?`Cumulative interrupt line for PWM4. Logical OR of rollover, compare, and FIFO waterlevel crossing interrupts.`:`Reserved`) */
CCM_IRQ1_IRQn = 119, /**< CCM interrupt request ipi_int_1. */
CCM_IRQ2_IRQn = 120, /**< CCM interrupt request ipi_int_2. */
GPC_IRQn = 121, /**< GPC interrupt request 1. */
Reserved122_IRQn = 122, /**< Reserved */
SRC_IRQn = 123, /**< SRC interrupt request src_ipi_int_1. */
Reserved124_IRQn = 124, /**< Reserved */
Reserved125_IRQn = 125, /**< Reserved */
CPU_PerformanceUnit_IRQn = 126, /**< Performance Unit interrupt ~ipi_pmu_irq_b. */
CPU_CTI_Trigger_IRQn = 127, /**< CTI trigger outputs interrupt ~ipi_cti_irq_b. */
SRC_Combined_IRQn = 128, /**< Combined CPU wdog interrupts (4x) out of SRC. */
SAI1_IRQn = 129, /**< SAI1 interrupt request. */
SAI2_IRQn = 130, /**< SAI2 interrupt request. */
Reserved131_IRQn = 131, /**< Reserved */
ADC1_IRQn = 132, /**< ADC1 interrupt request. */
ADC_5HC_IRQn = 133, /**< ADC_5HC interrupt request. */
Reserved134_IRQn = 134, /**< Reserved */
Reserved135_IRQn = 135, /**< Reserved */
SJC_IRQn = 136, /**< SJC interrupt from General Purpose register. */
CAAM_Job_Ring0_IRQn = 137, /**< CAAM job ring 0 interrupt ipi_caam_irq0. */
CAAM_Job_Ring1_IRQn = 138, /**< CAAM job ring 1 interrupt ipi_caam_irq1. */
QSPI_IRQn = 139, /**< QSPI1 interrupt request ipi_int_ored. */
TZASC_IRQn = 140, /**< TZASC (PL380) interrupt request. */
GPT2_IRQn = 141, /**< Logical OR of GPT2 rollover interrupt line, input capture 1 and 2 lines, output compare 1, 2 and 3 interrupt lines. */
CAN1_IRQn = 142, /**< Combined interrupt of ini_int_busoff,ini_int_error,ipi_int_mbor,ipi_int_txwarning and ipi_int_waken */
CAN2_IRQn = 143, /**< Combined interrupt of ini_int_busoff,ini_int_error,ipi_int_mbor,ipi_int_txwarning and ipi_int_waken */
Reserved144_IRQn = 144, /**< Reserved */
Reserved145_IRQn = 145, /**< Reserved */
PWM5_IRQn = 146, /**< Cumulative interrupt line. OR of Rollover Interrupt line, Compare Interrupt line and FIFO Waterlevel crossing interrupt line */
PWM6_IRQn = 147, /**< Cumulative interrupt line. OR of Rollover Interrupt line, Compare Interrupt line and FIFO Waterlevel crossing interrupt line */
PWM7_IRQn = 148, /**< Cumulative interrupt line. OR of Rollover Interrupt line, Compare Interrupt line and FIFO Waterlevel crossing interrupt line */
PWM8_IRQn = 149, /**< Cumulative interrupt line. OR of Rollover Interrupt line, Compare Interrupt line and FIFO Waterlevel crossing interrupt line */
ENET1_IRQn = 150, /**< ENET1 interrupt */
ENET1_1588_IRQn = 151, /**< ENET1 1588 Timer interrupt [synchronous] request. */
ENET2_IRQn = 152, /**< ENET2 interrupt */
ENET2_1588_IRQn = 153, /**< MAC 0 1588 Timer interrupt [synchronous] request. */
Reserved154_IRQn = 154, /**< Reserved */
Reserved155_IRQn = 155, /**< Reserved */
Reserved156_IRQn = 156, /**< Reserved */
Reserved157_IRQn = 157, /**< Reserved */
Reserved158_IRQn = 158, /**< Reserved */
PMU_IRQ2_IRQn = 159 /**< Brown-out event on either core, gpu or soc regulators. */
} IRQn_Type;
core_ca7.h定义了 GIC结构体，此结构体里面的寄存器分为分发器端和 CPU接口端，寄存器定义如下所示：
/*
* GIC寄存器描述结构体，
* GIC分为分发器端和CPU接口端
*/
typedef struct
{
/* 分发器端寄存器 */
uint32_t RESERVED0[1024];
__IOM uint32_t D_CTLR; /*!< Offset: 0x1000 (R/W) Distributor Control Register */
__IM uint32_t D_TYPER; /*!< Offset: 0x1004 (R/ ) Interrupt Controller Type Register */
__IM uint32_t D_IIDR; /*!< Offset: 0x1008 (R/ ) Distributor Implementer Identification Register */
uint32_t RESERVED1[29];
__IOM uint32_t D_IGROUPR[16]; /*!< Offset: 0x1080 - 0x0BC (R/W) Interrupt Group Registers */
uint32_t RESERVED2[16];
__IOM uint32_t D_ISENABLER[16]; /*!< Offset: 0x1100 - 0x13C (R/W) Interrupt Set-Enable Registers */
uint32_t RESERVED3[16];
__IOM uint32_t D_ICENABLER[16]; /*!< Offset: 0x1180 - 0x1BC (R/W) Interrupt Clear-Enable Registers */
uint32_t RESERVED4[16];
__IOM uint32_t D_ISPENDR[16]; /*!< Offset: 0x1200 - 0x23C (R/W) Interrupt Set-Pending Registers */
uint32_t RESERVED5[16];
__IOM uint32_t D_ICPENDR[16]; /*!< Offset: 0x1280 - 0x2BC (R/W) Interrupt Clear-Pending Registers */
uint32_t RESERVED6[16];
__IOM uint32_t D_ISACTIVER[16]; /*!< Offset: 0x1300 - 0x33C (R/W) Interrupt Set-Active Registers */
uint32_t RESERVED7[16];
__IOM uint32_t D_ICACTIVER[16]; /*!< Offset: 0x1380 - 0x3BC (R/W) Interrupt Clear-Active Registers */
uint32_t RESERVED8[16];
__IOM uint8_t D_IPRIORITYR[512]; /*!< Offset: 0x1400 - 0x5FC (R/W) Interrupt Priority Registers */
uint32_t RESERVED9[128];
__IOM uint8_t D_ITARGETSR[512]; /*!< Offset: 0x1800 - 0x9FC (R/W) Interrupt Targets Registers */
uint32_t RESERVED10[128];
__IOM uint32_t D_ICFGR[32]; /*!< Offset: 0x1C00 - 0xC7C (R/W) Interrupt configuration registers */
uint32_t RESERVED11[32];
__IM uint32_t D_PPISR; /*!< Offset: 0x1D00 (R/ ) Private Peripheral Interrupt Status Register */
__IM uint32_t D_SPISR[15]; /*!< Offset: 0x1D04 - 0xD3C (R/ ) Shared Peripheral Interrupt Status Registers */
uint32_t RESERVED12[112];
__OM uint32_t D_SGIR; /*!< Offset: 0x1F00 ( /W) Software Generated Interrupt Register */
uint32_t RESERVED13[3];
__IOM uint8_t D_CPENDSGIR[16]; /*!< Offset: 0x1F10 - 0xF1C (R/W) SGI Clear-Pending Registers */
__IOM uint8_t D_SPENDSGIR[16]; /*!< Offset: 0x1F20 - 0xF2C (R/W) SGI Set-Pending Registers */
uint32_t RESERVED14[40];
__IM uint32_t D_PIDR4; /*!< Offset: 0x1FD0 (R/ ) Peripheral ID4 Register */
__IM uint32_t D_PIDR5; /*!< Offset: 0x1FD4 (R/ ) Peripheral ID5 Register */
__IM uint32_t D_PIDR6; /*!< Offset: 0x1FD8 (R/ ) Peripheral ID6 Register */
__IM uint32_t D_PIDR7; /*!< Offset: 0x1FDC (R/ ) Peripheral ID7 Register */
__IM uint32_t D_PIDR0; /*!< Offset: 0x1FE0 (R/ ) Peripheral ID0 Register */
__IM uint32_t D_PIDR1; /*!< Offset: 0x1FE4 (R/ ) Peripheral ID1 Register */
__IM uint32_t D_PIDR2; /*!< Offset: 0x1FE8 (R/ ) Peripheral ID2 Register */
__IM uint32_t D_PIDR3; /*!< Offset: 0x1FEC (R/ ) Peripheral ID3 Register */
__IM uint32_t D_CIDR0; /*!< Offset: 0x1FF0 (R/ ) Component ID0 Register */
__IM uint32_t D_CIDR1; /*!< Offset: 0x1FF4 (R/ ) Component ID1 Register */
__IM uint32_t D_CIDR2; /*!< Offset: 0x1FF8 (R/ ) Component ID2 Register */
__IM uint32_t D_CIDR3; /*!< Offset: 0x1FFC (R/ ) Component ID3 Register */
/* CPU接口端寄存器 */
__IOM uint32_t C_CTLR; /*!< Offset: 0x2000 (R/W) CPU Interface Control Register */
__IOM uint32_t C_PMR; /*!< Offset: 0x2004 (R/W) Interrupt Priority Mask Register */
__IOM uint32_t C_BPR; /*!< Offset: 0x2008 (R/W) Binary Point Register */
__IM uint32_t C_IAR; /*!< Offset: 0x200C (R/ ) Interrupt Acknowledge Register */
__OM uint32_t C_EOIR; /*!< Offset: 0x2010 ( /W) End Of Interrupt Register */
__IM uint32_t C_RPR; /*!< Offset: 0x2014 (R/ ) Running Priority Register */
__IM uint32_t C_HPPIR; /*!< Offset: 0x2018 (R/ ) Highest Priority Pending Interrupt Register */
__IOM uint32_t C_ABPR; /*!< Offset: 0x201C (R/W) Aliased Binary Point Register */
__IM uint32_t C_AIAR; /*!< Offset: 0x2020 (R/ ) Aliased Interrupt Acknowledge Register */
__OM uint32_t C_AEOIR; /*!< Offset: 0x2024 ( /W) Aliased End Of Interrupt Register */
__IM uint32_t C_AHPPIR; /*!< Offset: 0x2028 (R/ ) Aliased Highest Priority Pending Interrupt Register */
uint32_t RESERVED15[41];
__IOM uint32_t C_APR0; /*!< Offset: 0x20D0 (R/W) Active Priority Register */
uint32_t RESERVED16[3];
__IOM uint32_t C_NSAPR0; /*!< Offset: 0x20E0 (R/W) Non-secure Active Priority Register */
uint32_t RESERVED17[6];
__IM uint32_t C_IIDR; /*!< Offset: 0x20FC (R/ ) CPU Interface Identification Register */
uint32_t RESERVED18[960];
__OM uint32_t C_DIR; /*!< Offset: 0x3000 ( /W) Deactivate Interrupt Register */
} GIC_Type;
从GIC_Type中可以看出，
GIC的分发器端相关寄存器，其相对于 GIC基地址偏移为 0X1000，取到 GIC基地址以后只需要加上 0X1000即可访问 GIC分发器端寄存器。
CPU接口端相关寄存器，其相对于 GIC基地址的偏移为 0X2000，同样的，获取到 GIC基地址以后只需要加上 0X2000即可访问 GIC的 CPU接口段寄存器。
那么如何获得GIC的基地址？这里需要了解协处理器了。
协处理器
这里不做过多介绍，只介绍常用的一些指令
设置中断向量表偏移地址
//将 r0里面的数据写入到 c12中，即 c12=0X81000000
ldr r0, =0X81000000 // r0=0X81000000
MCR p15, 0, r0, c12, c0, 0
//实际此时的c12就是VBAR寄存器，也就是向量表基地址寄存器。设置中断向量表偏移的时候就需要
MRC p15, 4, r1, c15, c0, 0 // 获取 GIC基地址
ADD r1, r1, #0X2000 // GIC基地址加 0X2000得到 CPU接口端寄存器起始地址r1
LDR r0, [r1, #0XC] // 读取CPU 接口端起始地址+0XC 处的寄存器值，也就是寄存器GIC_IAR 的值
GPIO中断实验
重要源码分析
参见代码【11.int_asm】
设置按键中断步骤：
启动文件设置好中断向量表，以及各个模式下的栈指针；
在
IRQ_Handler:里面处理好现场的保护在
IRQ_Handler:里面通过协处理器获取GIC基地址，进而获取再具体IRQ的中断ID，保存在R0寄存器，作为第一个参数，然后调用C函数ldr r2, =system_irqhandler
在C函数
system_irqhandler完成用户注册的对应ID的中断回调函数/* 根据传递进来的中断号，在irqTable中调用确定的中断服务函数*/ irqTable[intNum].irqHandler(intNum, irqTable[intNum].userParam);
执行完用户注册的C函数后返回
IRQ_Handler:里面后，要进行现场的恢复工作。
start.S文件
#define STACK_BASE (0x80800000)
#define STACK_SIZE (0x200000) // 栈大小2m
.text
.global _start ,_vector_table /* 全局标号 其实_vector_table的地址就是链接地址0x80100000*/
/*
* 描述： _start函数，首先是中断向量表的创建
* 参考文档:ARM Cortex-A(armV7)编程手册V4.0.pdf P42，3 ARM Processor Modes and Registers（ARM处理器模型和寄存器）
* ARM Cortex-A(armV7)编程手册V4.0.pdf P165 11.1.1 Exception priorities(异常)
*/
_start:
_vector_table:
ldr pc, =Reset_Handler /* 复位中断 */
ldr pc, =Undefined_Handler /* 未定义中断 */
ldr pc, =SVC_Handler /* SVC(Supervisor)中断 */
ldr pc, =PrefAbort_Handler /* 预取终止中断 */
ldr pc, =DataAbort_Handler /* 数据终止中断 */
ldr pc, =NotUsed_Handler /* 未使用中断 */
ldr pc, =IRQ_Handler /* IRQ中断 */
ldr pc, =FIQ_Handler /* FIQ(快速中断)未定义中断 */
/* 复位中断 */
Reset_Handler:
cpsid i /* 关闭全局中断 */
/* 关闭I,DCache和MMU
* 采取读-改-写的方式。
*/
mrc p15, 0, r0, c1, c0, 0 /* 读取CP15的C1寄存器到R0中 */
bic r0, r0, #(0x1 << 12) /* 清除C1寄存器的bit12位(I位)，关闭I Cache */
bic r0, r0, #(0x1 << 2) /* 清除C1寄存器的bit2(C位)，关闭D Cache */
bic r0, r0, #0x2 /* 清除C1寄存器的bit1(A位)，关闭对齐 */
bic r0, r0, #(0x1 << 11) /* 清除C1寄存器的bit11(Z位)，关闭分支预测 */
bic r0, r0, #0x1 /* 清除C1寄存器的bit0(M位)，关闭MMU */
mcr p15, 0, r0, c1, c0, 0 /* 将r0寄存器中的值写入到CP15的C1寄存器中 */
bl clean_bss
#if 0
/* 汇编版本设置中断向量表偏移 */
ldr r0, =_vector_table
dsb /* 数据同步隔离 仅当所有在它前面的存储器访问操作都执行完毕后，才执行在它后面的指令*/
isb /* 指令同步隔离 它会清洗流水线，以保证所有它前面的指令都执行完毕之后，才执行它后面的指令*/
mcr p15, 0, r0, c12, c0, 0 /* set VBAR, Vector Base Address Register*/
dsb
isb
#endif
/* 设置各个模式下的栈指针，
* 注意：IMX6UL的堆栈是向下增长的！
* 堆栈指针地址一定要是4字节地址对齐的！！！
* DDR范围:0X80000000~0X9FFFFFFF
*/
/* 进入IRQ模式 */
mrs r0, cpsr
bic r0, r0, #0x1f /* 将r0寄存器中的低5位清零，也就是cpsr的M0~M4 */
orr r0, r0, #0x12 /* r0或上0x13,表示使用IRQ模式 */
msr cpsr, r0 /* 将r0 的数据写入到cpsr_c中 */
ldr sp, =STACK_BASE /* 设置IRQ模式下的栈首地址为STACK_BASE,大小为2MB */
/* 进入SYS模式 由于user和SYS公用所有寄存器和sp，所以只设置一次即可*/
mrs r0, cpsr
bic r0, r0, #0x1f /* 将r0寄存器中的低5位清零，也就是cpsr的M0~M4 */
orr r0, r0, #0x1f /* r0或上0x13,表示使用SYS模式 */
msr cpsr, r0 /* 将r0 的数据写入到cpsr_c中 */
ldr sp, =STACK_BASE-STACK_SIZE /* 设置SYS模式下的栈首地址为STACK_BASE-STACK_SIZE,大小为2MB */
/* 进入SVC模式 */
mrs r0, cpsr
bic r0, r0, #0x1f /* 将r0寄存器中的低5位清零，也就是cpsr的M0~M4 */
orr r0, r0, #0x13 /* r0或上0x13,表示使用SVC模式 */
msr cpsr, r0 /* 将r0 的数据写入到cpsr_c中 */
ldr sp, =STACK_BASE-STACK_SIZE-STACK_SIZE /* 设置SVC模式下的栈首地址为STACK_BASE-STACK_SIZE-STACK_SIZE,大小为2MB */
cpsie i /* 打开全局中断 */
#if 0
/* 使能IRQ中断 */
mrs r0, cpsr /* 读取cpsr寄存器值到r0中 */
bic r0, r0, #0x80 /* 将r0寄存器中bit7清零，也就是CPSR中的I位清零，表示允许IRQ中断 */
msr cpsr, r0 /* 将r0重新写入到cpsr中 */
#endif
b main /* 跳转到main函数 */
/* 未定义中断 */
Undefined_Handler:
ldr r0, =Undefined_Handler
bx r0
/* SVC中断 */
SVC_Handler:
ldr r0, =SVC_Handler
bx r0
/* 预取终止中断 */
PrefAbort_Handler:
ldr r0, =PrefAbort_Handler
bx r0
/* 数据终止中断 */
DataAbort_Handler:
ldr r0, =DataAbort_Handler
bx r0
/* 未使用的中断 */
NotUsed_Handler:
ldr r0, =NotUsed_Handler
bx r0
/* IRQ中断！重点！！！！！ */
IRQ_Handler:
push {lr} /* 保存lr地址 */
push {r0-r3, r12} /* 保存r0-r3，r12寄存器 */
mrs r0, spsr /* 读取spsr寄存器 */
push {r0} /* 保存spsr寄存器 */
mrc p15, 4, r1, c15, c0, 0 /* 从CP15的C0寄存器内的值到R1寄存器中 即读取CBAR寄存器，CBAR里面存放的是GIC寄存器的基地址
* 参考文档ARM Cortex-A(armV7)编程手册V4.0.pdf P49
* Cortex-A7 Technical ReferenceManua.pdf P68 P138
*/
add r1, r1, #0X2000 /* GIC基地址加0X2000，也就是GIC的CPU接口端基地址 */
ldr r0, [r1, #0XC] /* GIC的CPU接口端基地址加0X0C就是GICC_IAR寄存器，
* GICC_IAR寄存器保存这当前发生中断的中断号，我们要根据
* 这个中断号来绝对调用哪个中断服务函数
*/
push {r0, r1} /* 保存r0,r1 */
cps #0x13 /* 进入SVC模式，允许其他中断再次进去 */
push {lr} /* 保存SVC模式的lr寄存器 */
ldr r2, =system_irqhandler /* 加载C语言中断处理函数到r2寄存器中*/
blx r2 /* 运行C语言中断处理函数，带有一个参数，保存在R0寄存器中存放当前irq的中断号 */
pop {lr} /* 执行完C语言中断服务函数，lr出栈 */
cps #0x12 /* 进入IRQ模式 */
pop {r0, r1}
str r0, [r1, #0X10] /* 中断执行完成，写EOIR 将r0保存的irq中断号写入r1(保存GIC基地址)+0x10 即EOIR 里面*/
pop {r0}
msr spsr_cxsf, r0 /* 恢复spsr */
pop {r0-r3, r12} /* r0-r3,r12出栈 */
pop {lr} /* lr出栈 */
subs pc, lr, #4 /* 将lr-4赋给pc */
/* FIQ中断 */
FIQ_Handler:
ldr r0, =FIQ_Handler
bx r0
当然上面IRQ_Handler中获取的具体中断ID，我们也可以在C函数中获取，参考代码如下【12.int_c】
/* IRQ中断！重点！！！！！ */
IRQ_Handler:
/* 执行到这里之前:硬件已经帮我们做了下面的工作
* 1. lr_irq保存有被中断模式中的下一条即将执行的指令的地址
* 2. SPSR_irq保存有被中断模式的CPSR
* 3. CPSR中的M4-M0被设置为10010, 进入到irq模式
* 4. 跳到0x18的地方执行程序
*/
/* 保存现场 */
/* 在irq异常处理函数中有可能会修改r0-r12, 所以先保存 */
/* lr-4是异常处理完后的返回地址, 也要保存 */
sub lr, lr, #4
stmdb sp!, {r0-r12, lr}
/* 处理irq异常 */
bl system_irqhandler_extern
/* 恢复现场 */
ldmia sp!, {r0-r12, pc}^ /* ^会把spsr_irq的值恢复到cpsr里 */
GIC_Type * get_gic_base(void) // 通过C中嵌入汇编，来完成对协处理器的读取工作，此时读取GIC的基地址
{
GIC_Type *dst;
__asm volatile ("mrc p15, 4, %0, c15, c0, 0" : "=r" (dst));
return dst;
}
void system_irqhandler_extern(void)
{
int nr;
GIC_Type *gic = get_gic_base();
/* The processor reads GICC_IAR to obtain the interrupt ID of the
* signaled interrupt. This read acts as an acknowledge for the interrupt
*/
nr = gic->C_IAR;
printf("irq %d is happened\r\n", nr);
irqTable[nr].irqHandler(nr, irqTable[nr].userParam);
/* write GICC_EOIR inform the CPU interface that it has completed
* the processing of the specified interrupt
*/
gic->C_EOIR = nr;
}
最终在函数中完成用户注册的中断回调函数。

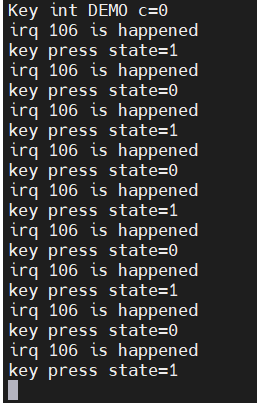

实验现象
按下一次按键会打印一次信息
